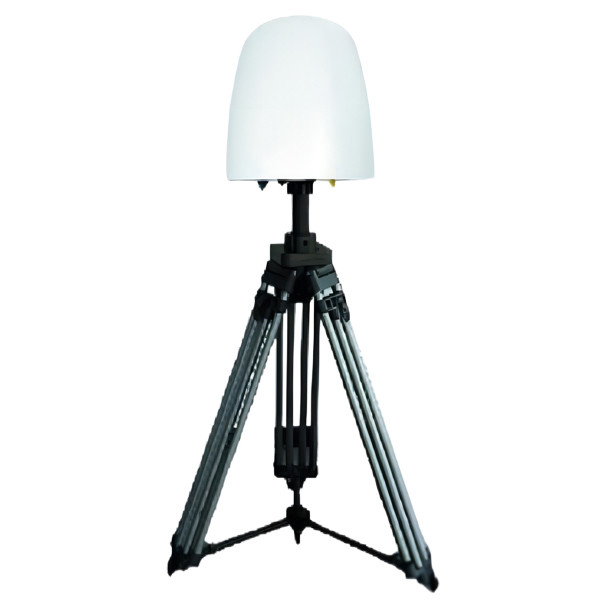

एलटी-यूडीए सीरीज यूएवी पोजिशनिंग काउंटरमेजर्स इंटीग्रेशन उपकरण
उत्पाद का परिचय:

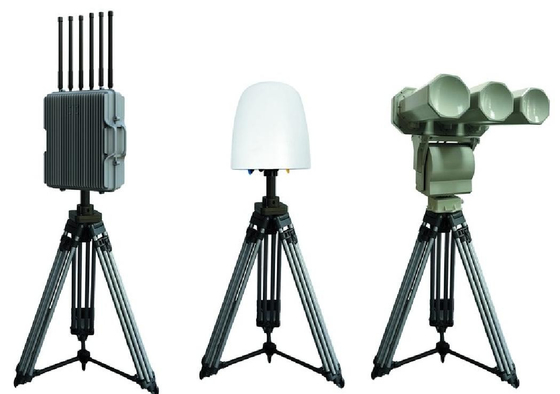

यूएवी दिशा पता लगाने और स्थिति निर्धारित करने के लिए एक एकीकृत प्रणाली है जो यूएवी का पता लगाने और चेतावनी देने, लक्ष्य पहचानने, दिशा पता लगाने, स्थिति निर्धारित करने, हस्तक्षेप निपटान के लिए है।और नियंत्रणइसे ऑनबोर्ड घटकों, फिक्स्ड इंस्टॉलेशन घटकों और अस्थायी तैनाती घटकों से लैस किया जा सकता है, जिससे यह लचीला और बहु-दृश्य अनुप्रयोगों के लिए उपयुक्त है।
उत्पाद की विशेषताएं:
1पता लगाना और पोजिशनिंगः निष्क्रिय और निष्क्रिय स्पेक्ट्रम पता लगाने का उपयोग करते हुए, पता लगाने की आवृत्ति 20MHz-6GHz है।पता लगाने के क्षेत्र में ड्रोन से वायरलेस सिग्नल प्राप्त करने के लिए कई एरे दिशा खोज और पोजिशनिंग एंटेना का उपयोग किया जाता हैवायरलेस प्रोटोकॉल विश्लेषण प्रौद्योगिकी का उपयोग करके, प्रणाली स्वचालित रूप से अक्षांश और देशांतर निर्देशांक जानकारी, ऊंचाई, गति, दिशा का पता लगाती है और पहचानती है,और आम तौर पर इस्तेमाल किए जाने वाले ड्रोन का मॉडल, प्रस्थान का स्थान और अन्य जानकारी।
2हस्तक्षेप उन्मूलन: विद्युत चुम्बकीय हस्तक्षेप के माध्यम से उच्च गति डिजिटल आवृत्ति स्वीपिंग प्रौद्योगिकी को अपनाना, यूएवी नेविगेशन, रिमोट कंट्रोल,छवि संचरण संचार संकेत, ताकि यूएवी को उड़ान या लैंडिंग पर लौटने के लिए मजबूर किया जा सके और निर्दिष्ट यूएवी के लिए सटीक हस्तक्षेप प्राप्त किया जा सके,लेकिन यह भी अनुप्रयोग वातावरण और आवश्यकताओं के अनुसार विभिन्न एंटेना आकार के साथ विन्यस्त किया जा सकता हैक्षेत्रीय कवरेज की आवश्यकताओं को पूरा करने के लिए सबसे किफायती और सर्वोत्तम प्रदर्शन प्राप्त करने के लिए।
3, नियंत्रण मंच: SOA वास्तुकला पर आधारित, कई एक्सेस विधियों के साथ वेब पेज प्रदान करता है, जैसे कि अनुप्रयोग,यूएवी का पता लगाने और प्रतिरोध करने वाले उपकरणों के 20 से अधिक सेटों के उपयोग और प्रबंधन नियंत्रण को सक्षम कर सकता है।, और अन्य यूएवी काउंटरमेजर सिस्टम या उपकरणों, जिसमें रडार, ऑप्टोइलेक्ट्रॉनिक्स, धोखे आदि शामिल हैं, के लिए भविष्य के विस्तार का समर्थन करें।
| पैरामीटर का नाम | पैरामीटर मान | |
| पहचान उपकरण | पता लगाने की आवृत्ति सीमा | 30MHz-6GHz |
| फोकस बैंडः 0.4, 0.9, 1.4, 2.4, 5.2, 5.8 GHz (वैकल्पिक) | ||
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति | |
| पता लगाने की दूरी | 5-10 किमी (रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) | |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना | |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना | |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° ((RMS) | |
| स्थिति की सटीकता≤10 मीटर | ||
| काउंटर उपकरण | काउंटर मोड | रेडियो व्यवधान निवारण |
| प्रति-लक्ष्य | यूएवी इमेज ट्रांसमिशन, उड़ान नियंत्रण लिंक, नेविगेशन सिग्नल | |
| काउंटर फ्रीक्वेंसी बैंड | 20-6000MHz | |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((वैकल्पिक) | ||
| काउंटर रेंज | वैकल्पिक सर्वदिशात्मक या दिशात्मक विन्यास | |
| काउंटर दूरी | दिशाः 3-5 किमी (काउंटर रेंज मॉडल के अनुसार भिन्न होती है) | |
| सर्वदिशात्मक: 1.5-2 किमी (काउंटर रेंज मॉडल के अनुसार भिन्न होती है) | ||
| प्रणाली एकीकरण | आकार | पता लगाने का उपकरण:450mm*400mm |
| काउंटर उपकरण:550mm*500mm*300mm | ||
| वजन | ≤ 45 किलोग्राम | |
| बिजली की खपत | पता लगाने चालू:55W | |
| हस्तक्षेप चालू:960W | ||
| प्रवेश सुरक्षा | IP67 | |
