LT-P08 डिजिटल मल्टी-बीम रडार + LT-E8 TARGET इंटेलिजेंट लिंकेज ट्रैकिंग मल्टी स्पेक्ट्रल ऑप्टोइलेक्ट्रॉनिक्स (वैकल्पिक)
उत्पाद का परिचय:

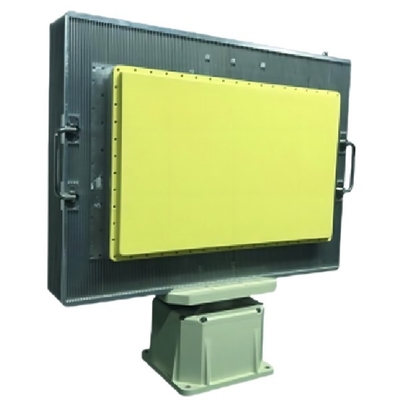

LT-P08 दो आयामी त्रि-समन्वय चरणबद्ध एरे रडार एक कम ऊंचाई निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है और कम,25 किलोमीटर के दायरे में छोटे और धीमे लक्ष्ययह रडार सक्रिय चरणबद्ध सरणी (एईएसए) प्रणाली का उपयोग करता है। ऊंचाई आयाम में डिजिटल बहु-बीम स्कैनिंग का उपयोग किया जाता है,जबकि मैकेनिकल स्कैनिंग का उपयोग 360° अज़ीमुथ कवरेज प्राप्त करने के लिए अज़ीमुथ आयाम में किया जाता हैउपकरण की विश्वसनीयता सुनिश्चित करने के लिए पूरी मशीन मॉड्यूलर और सॉलिड-स्टेट डिजाइन की है।

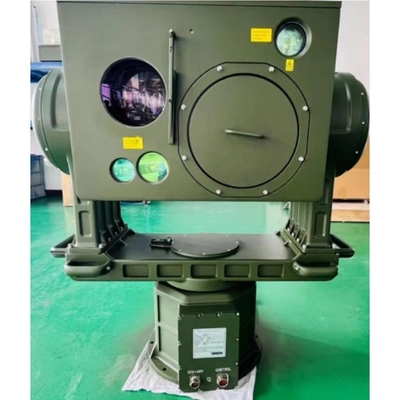

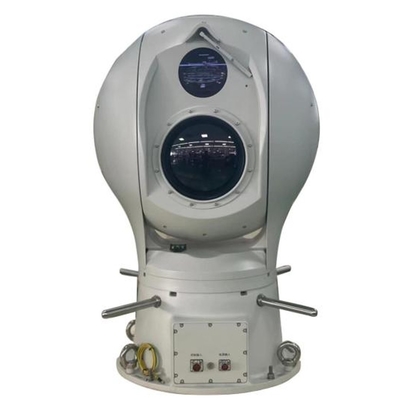

एलटी-ई8 में कम ऊंचाई पर उड़ने वाले लक्ष्यों (यूएवी, रासायनिक गुब्बारे, बायोनिक पक्षी) या समुद्र की सतह पर मानव रहित नौकाओं को निशाना बनाने के लिए लचीलापन और पैंतरेबाज़ी है।असीमित स्थानों के लक्ष्य को स्थानांतरित करने वाले जहाज. 360° पूर्ण क्षेत्र वास्तविक समय स्कैनिंग, लॉक ट्रैकिंग, पता लगाने और चेतावनी. अनकूल्ड अवरक्त थर्मल इमेजर, दृश्य प्रकाश कैमरा, लेजर रेंजमीटर और बुद्धिमान एल्गोरिथ्म मॉड्यूल के साथ एकीकृत,यह मानव रहित निरंतर निगरानी कार्य दिन और रात को प्राप्त कर सकता है। साथ ही, यह अवरक्त थर्मल इमेजिंग नाइट विजन तकनीक को अपनाता है, जिसमें अच्छी छिपाने की क्षमता है,धुंध में प्रवेश करने की क्षमता, और प्रकाश स्रोतों द्वारा सीमित नहीं है। यह कनेक्टेड रडार सिस्टम, रेडियो डिटेक्शन सिस्टम और पूर्ण आवृत्ति जामिंग सिस्टम जैसे ऑन-बोर्ड टर्मिनल उपकरण के लिए सहज रूप से अनुकूलित हो सकता है।
उत्पाद की विशेषताएं:
1, पर्यावरण के खिलाफ मजबूत अव्यवस्था प्रतिरोध।
2, पिच समायोजन उपकरण के साथ, यह एंटीना के कोण को समायोजित कर सकता है, जो विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
3, पृष्ठभूमि शोर वातावरण में ट्रैकिंग और लक्ष्य पहचान के लिए कई लक्ष्यों के चयन की तकनीकी समस्या को हल करता है।
4उच्च परिभाषा उच्च आवर्धन दृश्य प्रकाश इमेजिंग प्रणाली, लंबी अवलोकन दूरी के साथ।
5, लेजर ऑप्टिकल अक्ष दूरस्थ विद्युत ठीक समायोजन तंत्र मशीन को अलग किए बिना लेजर संरेखण समायोजन को पूरा कर सकता है।
6, निष्क्रिय थर्मल इमेजिंग में अच्छी छिपाने की क्षमता होती है और इसका पता लगाना आसान नहीं होता है।
7निरंतर ज़ूम थर्मल इमेजिंग तकनीक को अपनाकर, इमेजिंग स्पष्ट है और डिटेक्शन दूरी लंबी है।बड़े दृश्य क्षेत्र लक्ष्य खोज और लक्ष्य विवरणों की लंबी दूरी के अवलोकन के लिए उपयुक्त.
8, उच्च परिशुद्धता टर्नटेबल, उच्च हवा प्रतिरोध स्तर, उच्च स्थिति सटीकता, तेजी से प्रतिक्रिया गति, चिकनी संचालन, चारों ओर अंधा कोण निगरानी प्राप्त करना।
9, अंतर्निहित बुद्धिमान तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि मशीन के अंदर इलेक्ट्रॉनिक्स पूरे दिन, पूरे वर्ष ठीक से काम करे।
10, पूरी मशीन एक पेशेवर डिजाइन खोल के साथ सुदृढ़ है, जो सुंदर है, हल्के वजन, और मजबूत है। यह मजबूत हवाओं, उच्च और निम्न तापमान, संक्षारण के लिए प्रतिरोधी हैजलरोधक, और अम्लीय वर्षा।
11, मार्चिंग लॉक से लैस, वाहन तेजी से आंदोलन के दौरान लॉक किया जा सकता है; साथ ही यह एक स्थिर और झटके-अवशोषित flange माउंट आधार से लैस किया जा सकता है,जो कुशलता से कंपन को कम करता है और उपकरण की स्थिरता की रक्षा करता है.
12, बुद्धिमान ऑटो-लिंकिंग मॉड्यूल, ऑटो-ट्रैकिंग मॉड्यूल, ऑटो-डिटेक्शन मॉड्यूल से सुसज्जित है, और हवा में लक्षित जानकारी पर प्रतिक्रिया प्रदान करने में सक्षम है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | डिजिटल बीम बनाने की प्रणाली |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः±30° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | यूएवीः 7 किमी ((σ=0.01m2) |
| लोग:12 किमी ((σ=0.7m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन≤10m |
| अज़ीमुथ रिज़ॉल्यूशन≤3° | |
| पिच रिज़ॉल्यूशन≤6° | |
| सटीकता | रेंज सटीकता≤10 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.6° | |
| गति सटीकता≤0.5m/s | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 बैच |
| प्रेषण शक्ति | ≤ 300W |
| उपकरण का आकार | 685mm*410mm*146mm ((मुख्य इकाई का आकार) |
| वजन | 30 किलोग्राम (मुख्य इकाई वजन) |
| पैरामीटर का नाम | पैरामीटर मान |
| दृश्य प्रकाश का संकल्प | 2MP/4MP/8MP वैकल्पिक |
| दृश्य लेंस फोकल लंबाई | 1000 मिमी या 1500 मिमी |
| रेफ्रिजरेशन इन्फ्रारेड रिज़ॉल्यूशन | 640X512 |
| रेफ्रिजरेशन इन्फ्रारेड लेंस फोकल लेंथ | 45-930 मिमी; 20 गुना ऑप्टिकल ज़ूम या 100-1100 मिमी; 10 गुना ऑप्टिकल ज़ूम |
| लेजर दूरी माप | तरंग दैर्ध्य 1570nm |
| शक्ति:5 किमी ((0.3 मीटर यूएवी) | |
| ऑपरेटिंग आवृत्ति:1 हर्ट्ज | |
| ऑप्टिकल छवि स्थिरीकरण | वैकल्पिक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope स्थिर छवि बनाए रखने और वाहन चल रहा है जबकि काम करने के लिए |
| टर्नटेबल की स्थिति की सटीकता | ±0.01 |
| टर्नटेबल ट्रैकिंग सटीकता | 1mrad |
| टर्नटेबल कोण सीमा | क्षैतिज 0-360° अनंत स्थिति निरंतर घूर्णन; |
| पिच±90 | |
| टर्नटेबल की गति | क्षैतिज अधिकतम 120°/S |
| शिलिंग अधिकतम 100°/S | |
| पूरी मशीन पर्यावरण के अनुकूल होती है | -40°C-+60°C, कंपन प्रभाव, बैटरी संगतता, नमक स्प्रे मोल्ड, केबिन में IP67/पूरी मशीन के लिए IP66 आदि मानकों को पूरा करता है |
| कुल विद्युत खपत | 500W |
| विद्युत आपूर्ति | DC48V, AC220 ± 20% V चौड़ी इनपुट वाटरप्रूफ स्थिर बिजली आपूर्ति से सुसज्जित |
| बाहरी इंटरफ़ेस | 1 × 10बेस-टी/100बेस टीएक्स, आरजे45 इंटरफेस, पावर सप्लाई इंटरफेस, कंट्रोल सीरियल पोर्ट आदि |
| वजन | 100 किलो |
| आकार | 600 मिमी × 600 मिमी × 945 मिमी |
