LT-P08 डिजिटल मल्टी-बीम रडार + LT-RFS50 यूएवी डिटेक्शन और दिशा पता लगाने का उपकरण (वैकल्पिक)
उत्पाद का परिचय:
LT-P08 दो आयामी त्रि-समन्वय चरणबद्ध एरे रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है और कम,25 किलोमीटर के दायरे में छोटे और धीमे लक्ष्यइस रडार में एक्टिव फेज एरे (एईएसए) प्रणाली का प्रयोग किया गया है।जबकि मैकेनिकल स्कैनिंग का उपयोग 360 अज़ीमुथ कवरेज प्राप्त करने के लिए अज़ीमुथ आयाम में किया जाता हैपूरी मशीन मॉड्यूलर और सॉलिड स्टेट डिजाइन की है ताकि उपकरण की विश्वसनीयता सुनिश्चित हो सके।
वर्तमान में, कई यूएवी हस्तक्षेप घटनाएं अक्सर होती हैं, और प्रमुख क्षेत्रों में यूएवी नियंत्रण की समस्या विशेष रूप से प्रमुख है।यह एलटी-आरएफएस50 यूएवी के रिमोट कंट्रोल सिग्नल और इमेज ट्रांसमिशन सिग्नल को लॉक करने के लिए उच्च प्रदर्शन वाले वायरलेस टोही उपकरण का उपयोग करता है।, और यूएवी का पता लगाने, ट्रैकिंग और पोजिशनिंग के साथ-साथ प्रक्षेपवक्र प्रदर्शित करता है, ताकि यह सभी मौसम को प्राप्त कर सके,स्वचालित खोज और पता लगाने के लिए यूएवी के अवैध आक्रमण के लिए कोई अंधा क्षेत्र और लंबी दूरी नहींयह प्रमुख क्षेत्रों की सुरक्षा जरूरतों को पूरा कर सकता है।
उत्पाद की विशेषताएं:
1, पर्यावरण के खिलाफ मजबूत अव्यवस्था प्रतिरोध।
2, पिच समायोजन उपकरण के साथ, यह एंटीना के कोण को समायोजित कर सकता है, जो विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
3, पृष्ठभूमि शोर वातावरण में ट्रैकिंग और लक्ष्य पहचान के लिए कई लक्ष्यों के चयन की तकनीकी समस्या को हल करता है।
4, यह प्रणाली निकट और दूर दोनों स्थानों पर प्रभावी दूरी पर यूएवी का पता लगाती है।
5, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
6, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
7, यूएवी के लिए ब्लैक एंड व्हाइट लिस्ट रिकग्निशन का समर्थन करता है।
8, हस्तक्षेप प्रतिरोध उपकरण या सिस्टम प्लेटफार्मों के साथ कनेक्शन की सुविधा के लिए विस्तार इंटरफेस प्रदान करें।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | डिजिटल बीम बनाने की प्रणाली |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः±30° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | यूएवीः 7 किमी ((σ=0.01m2) |
| लोग:12 किमी ((σ=0.7m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन≤10m |
| अज़ीमुथ रिज़ॉल्यूशन≤3° | |
| पिच रिज़ॉल्यूशन≤6° | |
| सटीकता | रेंज सटीकता≤10 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.6° | |
| गति सटीकता≤0.5m/s | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 बैच |
| प्रेषण शक्ति | ≤ 300W |
| उपकरण का आकार | 685mm*410mm*146mm ((मुख्य इकाई का आकार) |
| वजन | 30 किलोग्राम (मुख्य इकाई वजन) |

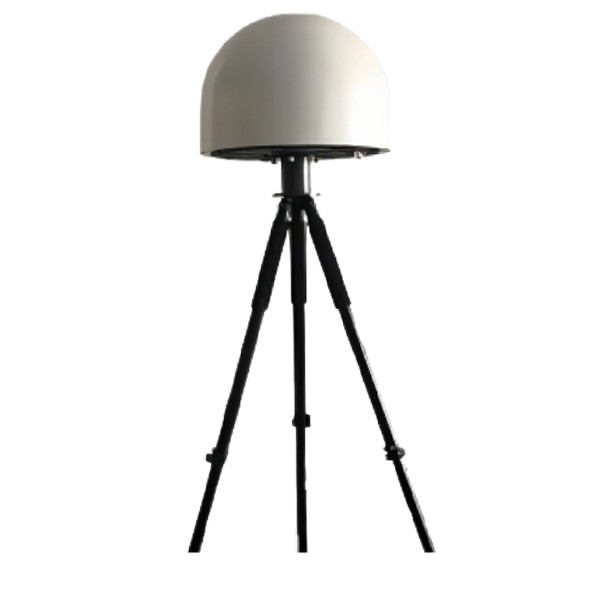

| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 200MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 5-10 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° |
| मल्टी-स्टेशन पोजिशनिंग सटीकता ≤ 5% | |
| पता लगाने की सफलता दर | ≥:98% |
| पता लगाने का प्रतिक्रिया समय | ≤:3s |
| आकार | 450 मिमी*400 मिमी |
| वजन | ≤10kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड का समर्थन करता है |
