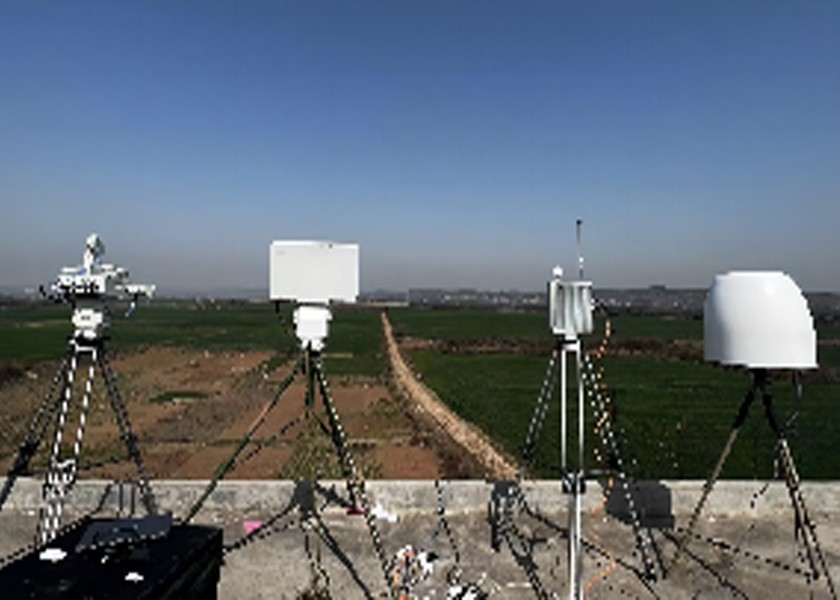

LT-P08 डिजिटल मल्टी-बीम रडार+ LT-RFS30+ यूएवी डिटेक्शन और पोजिशनिंग उपकरण (वैकल्पिक)
उत्पाद का परिचय:
LT-P08 दो आयामी त्रि-समन्वय चरणबद्ध एरे रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है और कम,25 किलोमीटर के दायरे में छोटे और धीमे लक्ष्यइस रडार में एक्टिव फेज एरे (एईएसए) प्रणाली का प्रयोग किया गया है।जबकि मैकेनिकल स्कैनिंग का उपयोग 360 अज़ीमुथ कवरेज प्राप्त करने के लिए अज़ीमुथ आयाम में किया जाता हैपूरी मशीन मॉड्यूलर और सॉलिड स्टेट डिजाइन की है ताकि उपकरण की विश्वसनीयता सुनिश्चित हो सके।
यूएवी पहचान और पोजिशनिंग उपकरण का उपयोग मुख्य रूप से सभी प्रकार के यूएवी रिमोट कंट्रोल और इमेज ट्रांसमिशन रेडियो सिग्नल का पता लगाने और पहचानने और दिशा और स्थिति को मापने के लिए किया जाता है।यह यूएवी के प्रक्षेपवक्र का पता लगाने और चिह्नित करने में सक्षम है।, ऑपरेटर को संरक्षित क्षेत्र में यूएवी की स्थिति की निगरानी करने में सुविधा प्रदान करता है, और साथ ही साथ टोही और प्रारंभिक चेतावनी, सटीक पहचान की क्षमता है,काले और सफेद सूचियाँ, यूएवी सटीक नियंत्रण प्रौद्योगिकी कार्यक्रम में दोस्त या दुश्मन के बीच पहचान, और प्रारंभिक चेतावनी और अलार्म।
उत्पाद की विशेषताएं:
1, पर्यावरण के खिलाफ मजबूत अव्यवस्था प्रतिरोध।
2, पिच समायोजन उपकरण के साथ, यह एंटीना के कोण को समायोजित कर सकता है, जो विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
3, पृष्ठभूमि शोर वातावरण में ट्रैकिंग और लक्ष्य पहचान के लिए कई लक्ष्यों के चयन की तकनीकी समस्या को हल करता है।
4, प्रणाली ने पाया कि यूएवी के पास 5,000 मीटर की निगरानी दूरी के साथ निकट और दूर दोनों की प्रभावी सीमा थी।
5, दिशा का पता लगाने की सटीकता≤3°।
6, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
7, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
8, ड्रोन की काली और सफेद सूची पहचान का समर्थन करता है, सटीक हमलों के लिए दोस्त और दुश्मन के बीच अंतर करता है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | डिजिटल बीम बनाने की प्रणाली |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः±30° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | यूएवीः 7 किमी ((σ=0.01m2) |
| लोग:12 किमी ((σ=0.7m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन≤10m |
| अज़ीमुथ रिज़ॉल्यूशन≤3° | |
| पिच रिज़ॉल्यूशन≤6° | |
| सटीकता | रेंज सटीकता≤10 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.6° | |
| गति सटीकता≤0.5m/s | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 बैच |
| प्रेषण शक्ति | ≤ 300W |
| उपकरण का आकार | 685mm*410mm*146mm ((मुख्य इकाई का आकार) |
| वजन | 30 किलोग्राम (मुख्य इकाई वजन) |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 30MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 3 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 20 से अधिक यूएवी का एक साथ पता लगाना |
| 6 से अधिक यूएवी की एक साथ स्थिति | |
| सटीकता | दिशा का पता लगाने की सटीकता≤1.5° |
| पोजिशनिंग सटीकता≤10m | |
| पता लगाने की सफलता दर | ≥98% |
| पता लगाने का प्रतिक्रिया समय | ≤3s |
| आकार | 215 मिमी*280 मिमी |
| वजन | ≤3kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | उपयोग के लिए 4 या अधिक उपकरण नेटवर्क से जुड़े हैं |
