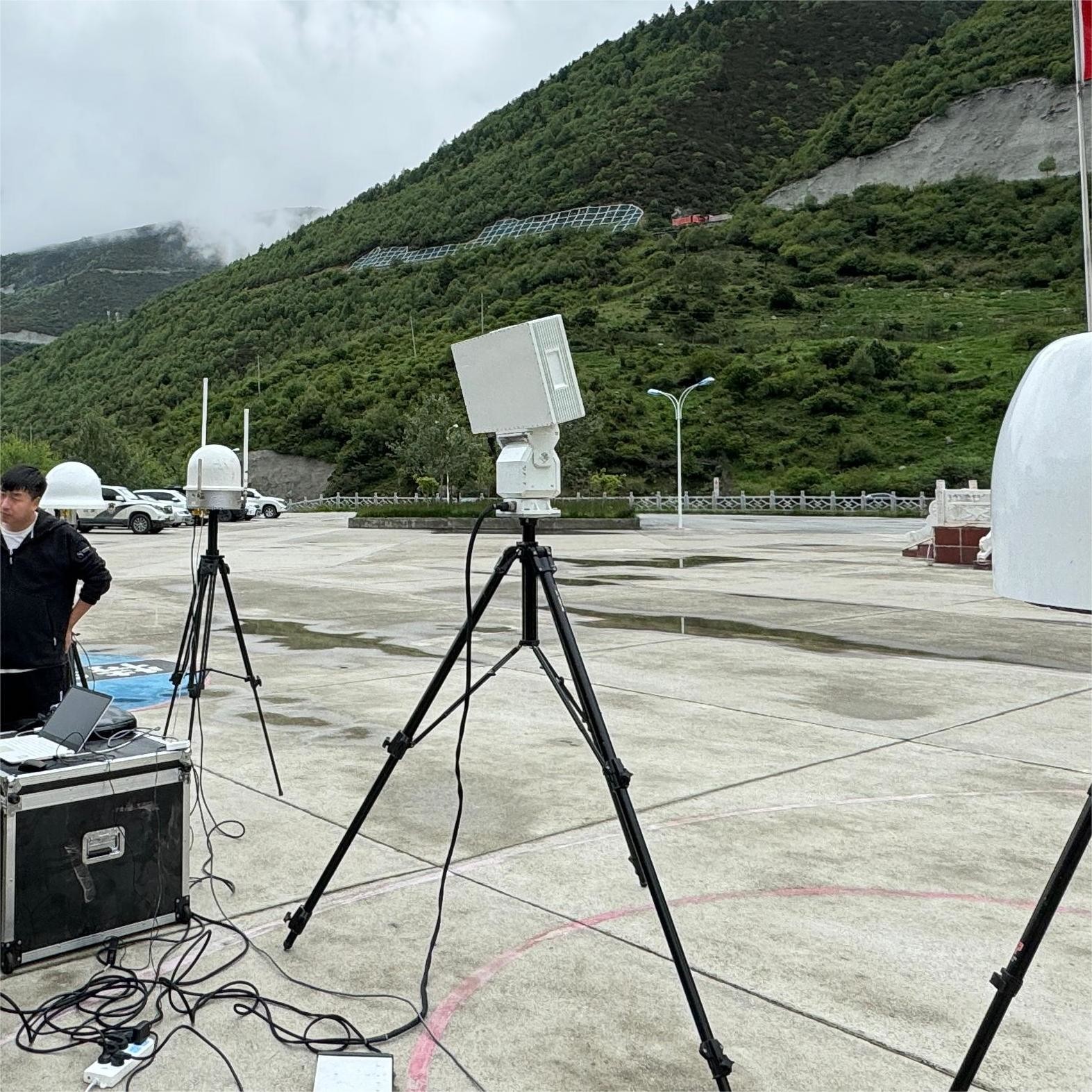

LT-P08 डिजिटल मल्टी-बीम रडार+LT-UJ830D दिशात्मक यूएवी जैमर(वैकल्पिक)
उत्पाद का परिचय:
LT-P08 दो आयामी त्रि-समन्वय चरणबद्ध एरे रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है और कम,25 किलोमीटर के दायरे में छोटे और धीमे लक्ष्यइस रडार में एक्टिव फेज एरे (एईएसए) प्रणाली का प्रयोग किया गया है।जबकि मैकेनिकल स्कैनिंग का उपयोग 360 अज़ीमुथ कवरेज प्राप्त करने के लिए अज़ीमुथ आयाम में किया जाता हैपूरी मशीन मॉड्यूलर और सॉलिड स्टेट डिजाइन की है ताकि उपकरण की विश्वसनीयता सुनिश्चित हो सके।
ड्रोन जैमर में मुख्य रूप से दो आयामी टर्नटेबल, एंटीना सिस्टम, सर्वो कंट्रोल सिस्टम, पोर्टेबल पावर सप्लाई, ट्राइपॉड, ऊपरी कंप्यूटर सॉफ्टवेयर आदि होते हैं।इसका प्रसारण आवृत्ति बैंड लगभग बाजार पर वर्तमान यूएवी संचार आवृत्ति बैंड को कवर करता है।, और प्रभावी रूप से एंटीना की सीमा के भीतर लक्ष्यों को जाम कर सकता है।जो यूएवी निगरानी रडार नेटवर्क से जुड़े होने पर स्वचालित रूप से ट्रैक और जाम कर सकता है.
उत्पाद की विशेषताएं:
1, पर्यावरण के खिलाफ मजबूत अव्यवस्था प्रतिरोध।
2, पिच समायोजन उपकरण के साथ, यह एंटीना के कोण को समायोजित कर सकता है, जो विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
3, पृष्ठभूमि शोर वातावरण में ट्रैकिंग और लक्ष्य पहचान के लिए कई लक्ष्यों के चयन की तकनीकी समस्या को हल करता है।
4, टर्नटेबल का बाहरी खोल उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से बना है, जो मजबूत और सुंदर है।
5, पिच ट्रांसमिशन सेक्शन में वर्म गियर ट्रांसमिशन का उपयोग किया जाता है जो बिजली की विफलता की स्थिति में स्व-लॉकिंग होता है।
6, आंतरिक औद्योगिक ग्रेड (सैन्य ग्रेड वैकल्पिक) एम्बेडेड बुद्धिमान नियंत्रण प्रणाली टर्नटेबल के स्थिर नियंत्रण को महसूस कर सकती है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | डिजिटल बीम बनाने की प्रणाली |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः±30° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | यूएवीः 7 किमी ((σ=0.01m2) |
| लोग:12 किमी ((σ=0.7m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन≤10m |
| अज़ीमुथ रिज़ॉल्यूशन≤3° | |
| पिच रिज़ॉल्यूशन≤6° | |
| सटीकता | रेंज सटीकता≤10 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.6° | |
| गति सटीकता≤0.5m/s | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 बैच |
| प्रेषण शक्ति | ≤ 300W |
| उपकरण का आकार | 685mm*410mm*146mm ((मुख्य इकाई का आकार) |
| वजन | 30 किलोग्राम (मुख्य इकाई वजन) |
| पैरामीटर का नाम | पैरामीटर मान |
| काउंटर मोड | रेडियो व्यवधान निवारण |
| प्रति-लक्ष्य | यूएवी इमेज ट्रांसमिशन, उड़ान नियंत्रण लिंक, नेविगेशन सिग्नल |
| काउंटर फ्रीक्वेंसी बैंड | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((वैकल्पिक) | |
| काउंटर प्रकार | पीटीजेड के साथ दिशात्मक एंटीना |
| काउंटर रेंज | क्षैतिज 360 °, पिच ± 60 ° |
| काउंटर दूरी | 3-5 किमी ((काउंटर रेंज मॉडल के अनुसार भिन्न होती है) |
| काउंटर समतुल्य समय | 3s |
| आकार | 50 मिमी*450 मिमी*750 मिमी |
| वजन | ≤ 60 किलोग्राम |
| बिजली की खपत | हस्तक्षेप चालू:970W |
| प्रवेश सुरक्षा | IP67 |
