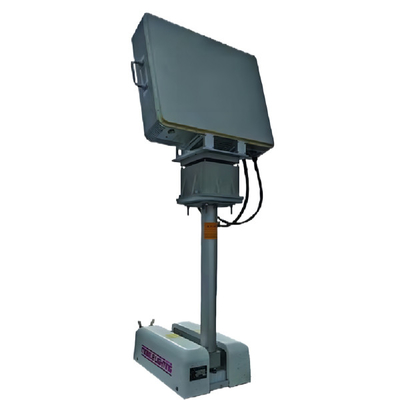

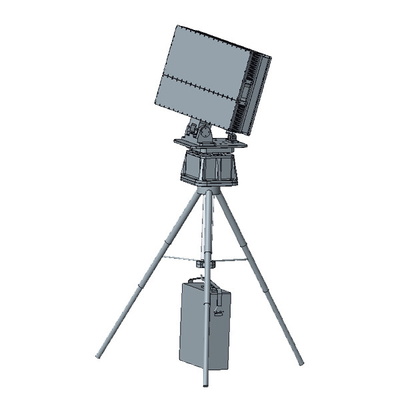

LT-Ku07 निम्न ऊंचाई चेतावनी रडार
उत्पाद का परिचय:
LT-Ku07 एक आयामी चरणबद्ध तीन निर्देशांक रडार एक कम ऊंचाई निगरानी और टोही उपकरण है,Ku बैंड में काम करने वाला रडार AESA (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैपिच आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, 360 अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए यांत्रिक स्कैनिंग का उपयोग किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.
उत्पाद की विशेषताएं
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, पिच समायोजक उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3, पृष्ठभूमि शोर वातावरण में लक्ष्यों को ट्रैक करने और पहचानने के लिए कई लक्ष्यों के चयन की तकनीकी समस्या को हल किया।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | पिच 1 डी सक्रिय चरणबद्ध सरणी + अज़िमथल मैकेनिकल स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-45° | |
| एंटीना गति | 60°/s |
|
पता लगाने की सीमा (पीडी=0.8,Pfa=10-6) |
5km ((σ=0.01m2) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ संकल्पः2.5° | |
| पिच रिज़ॉल्यूशन:7° | |
| सटीकता | रेंज सटीकता ≤ 4 मीटर |
| अज़ीमुथ सटीकता ≤ 0.5° | |
| पिच सटीकता ≤ 0.5° | |
| गति सटीकता≤1m/s | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | मुख्य इकाई:590mm*475mm*126mm |
| वजन | 27 किलोग्राम (मुख्य इकाई) |
