LT-Ku07A कम ऊंचाई चेतावनी रडार
उत्पाद का परिचय:

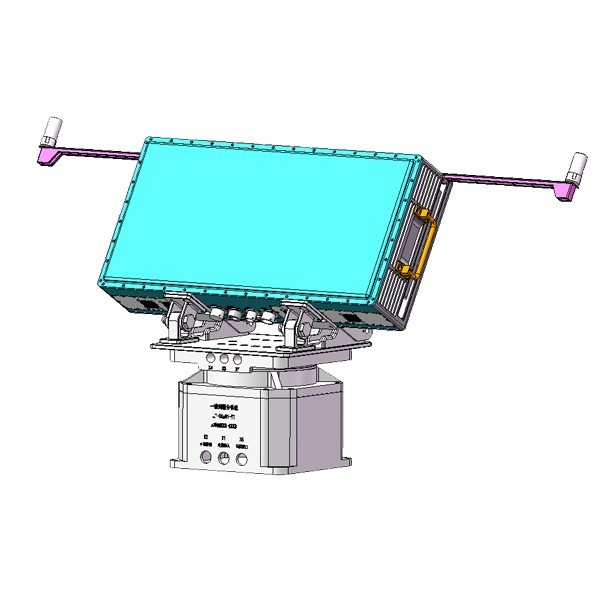

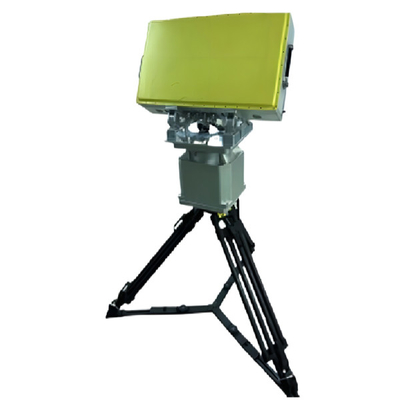

LT-Ku7A एक-आयामी त्रि-समन्वय चरणबद्ध रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है, जो Ku बैंड में संचालित होता है।यह रडार एईएसए (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैऊंचाई के आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, मैकेनिकल स्कैनिंग का उपयोग 360 ° अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, एक पिच समायोजन उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3, पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ मैकेनिकल मशीन स्कैनिंग, पिच फेज सिंगल पल्स स्कैनिंग, एक्टिव फेजड सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-40° | |
| एंटीना गति | ≤6s |
|
पता लगाने की सीमा (पीडी=0.8,Pfa=10-6) |
≥5.5 किमी ((आरसीएस):0.01 मीटर2झूठी अलार्म की संभावना 10-4पता लगाने की संभावना 0.8) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशनः≤10m |
| अज़ीमुथ रिज़ॉल्यूशनः<3° | |
| पिच रिज़ॉल्यूशनः≤6° | |
| न्यूनतम पता लगाने योग्य गति: ≤0.5m/s | |
| सटीकता | रेंज सटीकताः ≤5 मीटर |
| अज़ीमुथ सटीकताः ≤0.5° | |
| पिच सटीकताः0.5° | |
| गति सटीकताः≤0.1m/s (ट्रैकिंग मोड) | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | ≤620mm*230mm*330mm |
| वजन | 55 किलो |
