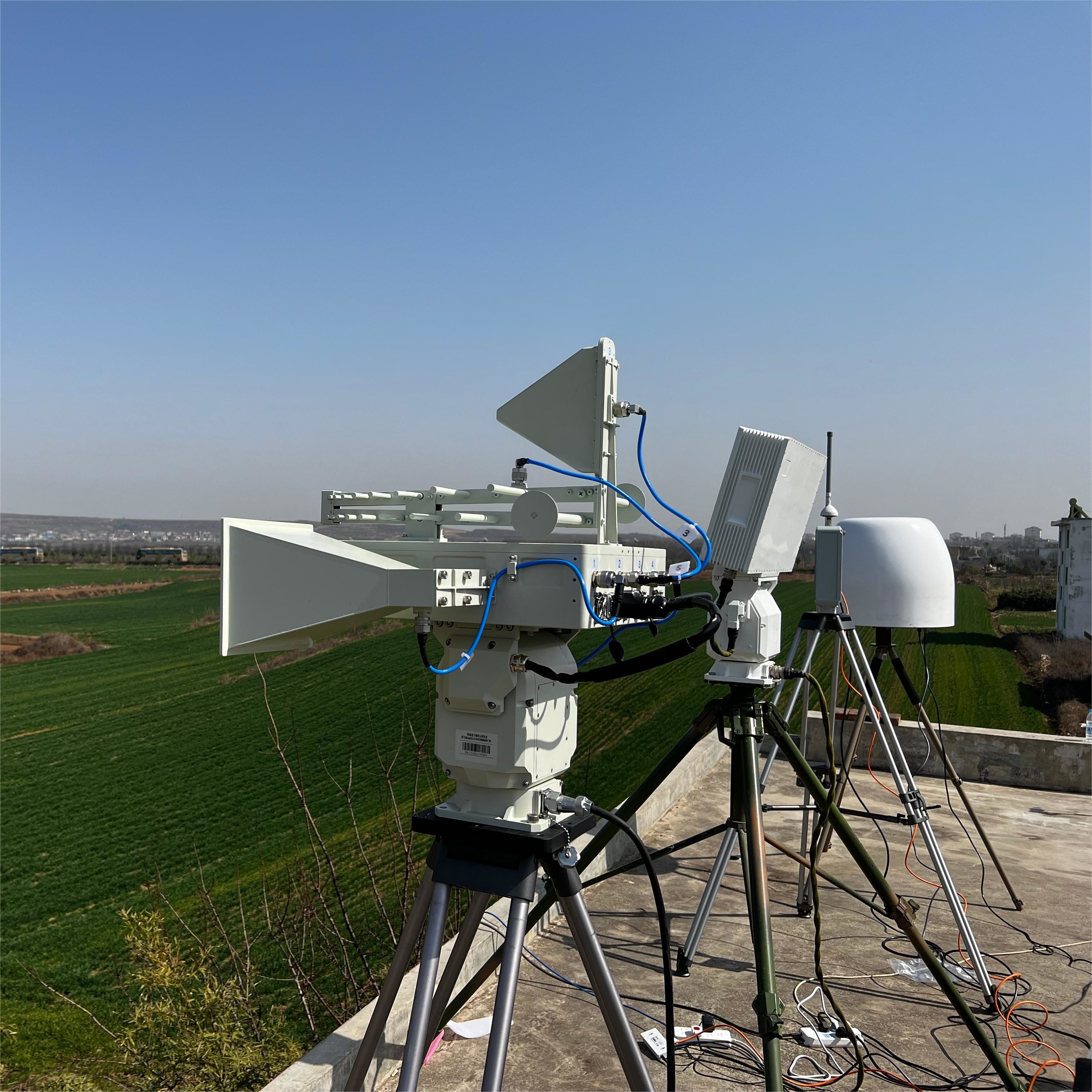

LT-Ku06 निम्न ऊंचाई चेतावनी रडार+ LT-UJ830Q ऑल-डायरेक्शनल यूएवी जैमर (वैकल्पिक)
उत्पाद का परिचयः
LT-Ku06 रडार एक कम ऊंचाई वाले अलर्ट डिटेक्शन उपकरण है, जो Ku बैंड में काम करता है। यह एक चौड़ा कोण आवृत्ति स्कैनिंग वेवगाइड एंटेना का उपयोग करता है, जिसमें रैखिक आवृत्ति मॉड्यूलेशन पल्स सिस्टम होता है।और हवाई क्षेत्र में एक एकल रडार की पूर्ण कवरेज के साथ अनुप्रयोगों के लिए उपयुक्त हैपिच आयाम में, महंगी चरणबद्ध स्कैनिंग तकनीक के बजाय आवृत्ति स्कैनिंग तकनीक का उपयोग किया जाता है, जो कि लागत प्रभावी है।
सर्वदिश बहु-बैंड जामिंग एंटेना प्रणाली कई बेलनाकार सर्पिल एंटेना को अपनाती है,और इसका प्रसारण आवृत्ति बैंड लगभग बाजार में यूएवी के संचार आवृत्ति बैंड को कवर कर सकता है।, जिसमें 3 फ्लैट पैनल एंटीना और 1 पीसीबी एंटीना शामिल है। यह एंटीना के ऑपरेटिंग रेंज के भीतर प्रभावी ढंग से लक्ष्यों को जाम कर सकता है,और जामिंग रेंज यूएवी की विरोधी जामिंग क्षमता से निर्धारित होती हैयह जैमर एक सर्वदिशात्मक जैमिंग प्रणाली को अपनाता है, जो महत्वपूर्ण क्षेत्रों की हवाई क्षेत्र सुरक्षा को प्रभावी ढंग से बनाए रख सकता है।
उत्पाद की विशेषताएं:
1, उच्च संवेदनशीलता और स्थिर प्रदर्शन।
2, एंटी-एक्टिव जामिंग और एंटी-पेसिव जामिंग के प्रति मजबूत प्रतिरोध।
3, उच्च संकल्प और माप सटीकता।
4, घरेलू और व्यापक स्तर पर कुछ सामान्य रडारों की तकनीकी बाधा को हल करना जो कम, छोटे और धीमे लक्ष्यों का पता लगाना बहुत मुश्किल पाते हैं।
5, जेमर सर्वदिशात्मक जेमिंग प्रणाली को अपनाता है।
6, पिच ट्रांसमिशन सेक्शन में वर्म गियर ट्रांसमिशन का उपयोग किया जाता है जो बिजली की विफलता की स्थिति में स्व-लॉकिंग होता है।
7, आंतरिक औद्योगिक ग्रेड (सैन्य ग्रेड वैकल्पिक) एम्बेडेड बुद्धिमान नियंत्रण प्रणाली टर्नटेबल के स्थिर नियंत्रण को महसूस कर सकती है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ यांत्रिक स्कैनिंग + पिच आवृत्ति स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | झुकावः0°-40° |
| अज़ीमुथ:360° | |
| एंटीना गति | 30°/s,60°/s |
|
पता लगाने की सीमा |
≥3km ((RCS=0.01m2) |
| अंधा क्षेत्र | 150 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन≤15m |
| अज़ीमुथ रिज़ॉल्यूशन≤2.5° | |
| पिच रिज़ॉल्यूशन≤10° | |
| सटीकता | रेंज सटीकता≤10 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤1° | |
| गति सटीकता:1m/s | |
| लक्ष्य रेडियल वेग | 1.5m/s-80m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥100 लक्ष्य |
| प्रेषण शक्ति | 80W |
| फ्रंट-एंड उपकरण का आकार | 610 मिमी*650 मिमी*120 मिमी |
| वजन | ≤17kg+12kg ((रडार फ्रंट-एंड उपकरण + सर्वो टर्नटेबल) |
| पैरामीटर का नाम | पैरामीटर मान |
| काउंटर मोड | रेडियो व्यवधान निवारण |
| प्रति-लक्ष्य | यूएवी इमेज ट्रांसमिशन, उड़ान नियंत्रण लिंक, नेविगेशन सिग्नल |
| काउंटर फ्रीक्वेंसी बैंड | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((वैकल्पिक) | |
| काउंटर प्रकार | सर्वदिशात्मक एंटीना |
| काउंटर रेंज | पूर्ण 360° हवाई क्षेत्र |
| काउंटर दूरी | 1.5-2 किमी ((काउंटर रेंज मॉडल के अनुसार भिन्न होती है) |
| काउंटर समतुल्य समय | 3s |
| आकार | 550 मिमी*500 मिमी*300 मिमी |
| वजन | ≤ 55 किलोग्राम |
| बिजली की खपत | हस्तक्षेप चालू:960W |
| प्रवेश सुरक्षा | IP67 |
