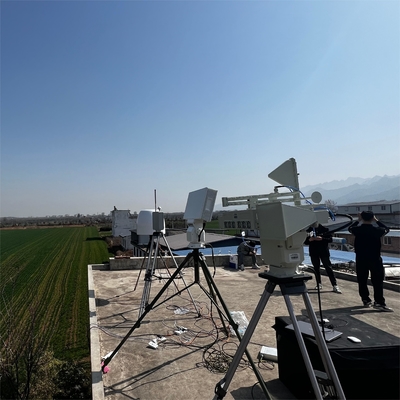

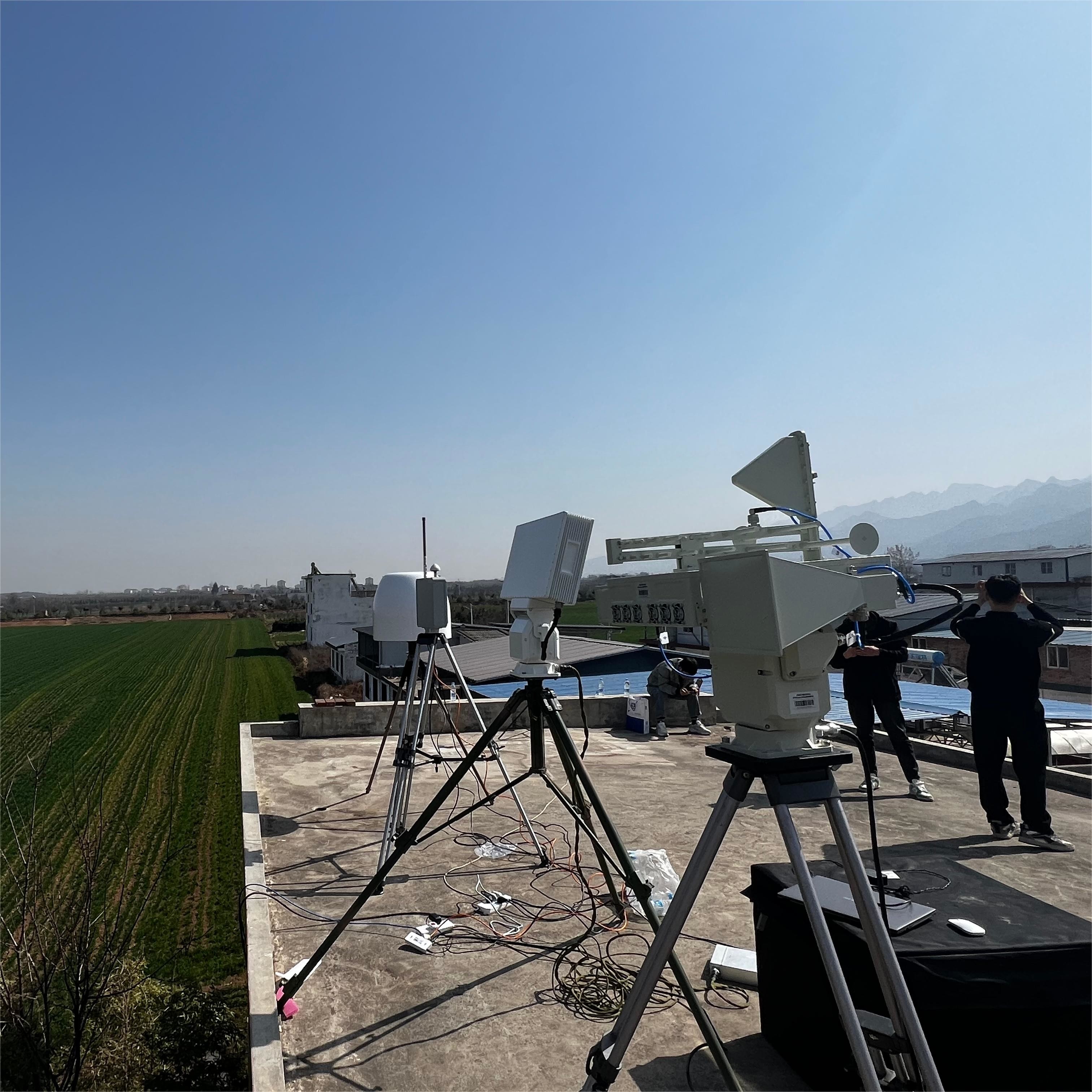

LT-Ku07A कम ऊंचाई चेतावनी रडार+ LT-RFS30+ यूएवी डिटेक्शन और पोजिशनिंग उपकरण (वैकल्पिक)
उत्पाद का परिचय:
LT-Ku7A एक-आयामी त्रि-समन्वय चरणबद्ध रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है, जो Ku बैंड में संचालित होता है।यह रडार एईएसए (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैऊंचाई के आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, मैकेनिकल स्कैनिंग का उपयोग 360 ° अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.
यूएवी पहचान और पोजिशनिंग उपकरण का उपयोग मुख्य रूप से सभी प्रकार के यूएवी रिमोट कंट्रोल और इमेज ट्रांसमिशन रेडियो सिग्नल का पता लगाने और पहचानने और दिशा और स्थिति को मापने के लिए किया जाता है।यह यूएवी के प्रक्षेपवक्र का पता लगाने और चिह्नित करने में सक्षम है।, ऑपरेटर को संरक्षित क्षेत्र में यूएवी की स्थिति की निगरानी करने में सुविधा प्रदान करता है, और साथ ही साथ टोही और प्रारंभिक चेतावनी, सटीक पहचान की क्षमता है,काले और सफेद सूचियाँ, यूएवी सटीक नियंत्रण प्रौद्योगिकी कार्यक्रम में दोस्त या दुश्मन के बीच पहचान, और प्रारंभिक चेतावनी और अलार्म।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, एक पिच समायोजन उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3, पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
4, प्रणाली ने पाया कि यूएवी के पास 5,000 मीटर की निगरानी दूरी के साथ निकट और दूर दोनों की प्रभावी सीमा थी।
5, दिशा का पता लगाने की सटीकता≤3°।
6, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
7, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
8, ड्रोन की काली और सफेद सूची पहचान का समर्थन करता है, सटीक हमलों के लिए दोस्त और दुश्मन के बीच अंतर करता है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ मैकेनिकल मशीन स्कैनिंग, पिच फेज सिंगल पल्स स्कैनिंग, एक्टिव फेजड सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-40° | |
| एंटीना गति | ≤6s |
|
पता लगाने की सीमा (पीडी=0.8,Pfa=10-6) |
≥5.5 किमी ((आरसीएस):0.01 मीटर2झूठी अलार्म की संभावना 10-4पता लगाने की संभावना 0.8) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशनः≤10m |
| अज़ीमुथ रिज़ॉल्यूशनः<3° | |
| पिच रिज़ॉल्यूशनः≤6° | |
| न्यूनतम पता लगाने योग्य गति: ≤0.5m/s | |
| सटीकता | रेंज सटीकताः ≤5 मीटर |
| अज़ीमुथ सटीकताः ≤0.5° | |
| पिच सटीकताः0.5° | |
| गति सटीकताः≤0.1m/s (ट्रैकिंग मोड) | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | ≤620mm*230mm*330mm |
| वजन | 55 किलो |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 30MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 3 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 20 से अधिक यूएवी का एक साथ पता लगाना |
| 6 से अधिक यूएवी की एक साथ स्थिति | |
| सटीकता | दिशा का पता लगाने की सटीकता≤1.5° |
| पोजिशनिंग सटीकता≤10m | |
| पता लगाने की सफलता दर | ≥98% |
| पता लगाने का प्रतिक्रिया समय | ≤3s |
| आकार | 215 मिमी*280 मिमी |
| वजन | ≤3kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | उपयोग के लिए 4 या अधिक उपकरण नेटवर्क से जुड़े हैं |
