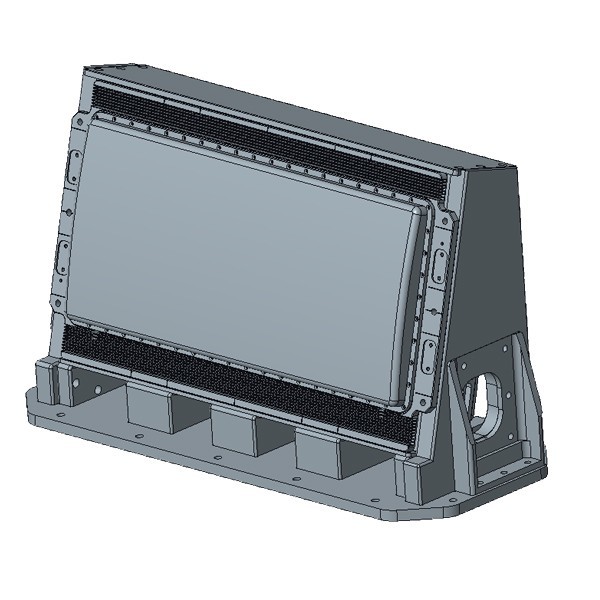

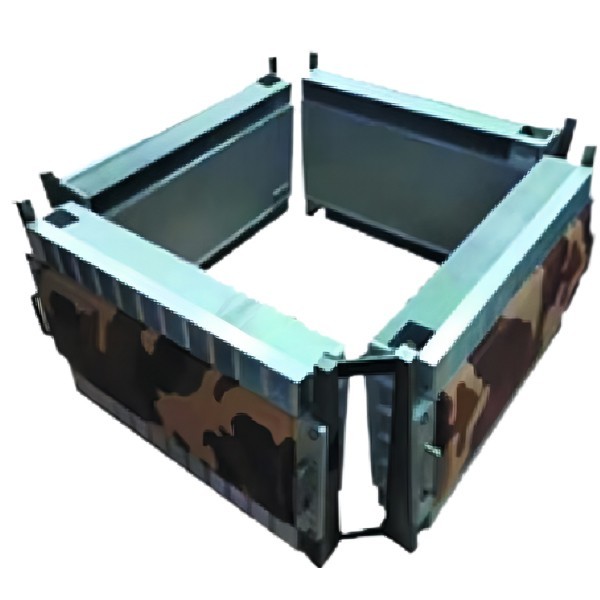

LT-FSP360 चार पक्षीय चरणबद्ध रडार
उत्पाद का परिचय:
हमारी कंपनी द्वारा निर्मित चार तरफा चरणबद्ध सरणी रडार AESA (ActivePhased Array) प्रणाली को अपनाता है। ऑपरेटिंग आवृत्ति बैंड X-बैंड में है, जिसमें आवृत्ति सीमा 9.0GHz से 10.0GHz तक है।विभिन्न कार्य विनियमों के अनुसार कई संरचनात्मक परिवर्तनों को डिजाइन किया जा सकता है।, और उच्च डेटा दरों को कई सरणी प्रकारों को बनाकर प्राप्त किया जा सकता है।
उत्पाद की विशेषताएं:
1सूचना प्राप्त करने की क्षमताः एक साथ कई लक्ष्यों का पता लगाना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2मजबूत अव्यवस्था रोधी क्षमताः विभिन्न अव्यवस्था रोधी एल्गोरिदमों का एकीकरण।
3वायुक्षेत्र कवरेज क्षमताः सक्रिय चरणबद्ध सरणी एंटेना पूरे वायुक्षेत्र की कवरेज का एहसास करती है।
4पर्यावरणीय अनुकूलन क्षमताः उपकरण आकार में छोटे, वजन में हल्के, और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ हैं।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | दो आयामी सक्रिय चरणबद्ध सरणी, चार पक्षीय सरणी संरचना |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ:360° |
| झुकावः-10°-20° | |
| रेंजः0.24 किमी-26 किमी | |
| विद्युत स्कैनिंग अज़ीमुथः±50° | |
| विद्युत स्कैनिंग पिचः ± 15 ° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | वाहन के लिए पता लगाने की सीमा ≥25 किमी |
| लोगों तक का पता लगाने का दायरा≥11.5 किमी | |
| यूएवी के लिए पता लगाने की सीमा ≥6 किमी | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ संकल्प:5° (सामान्य) | |
| पिच रिज़ॉल्यूशन:8° (सामान्य) | |
| सटीकता | रेंज सटीकता:5 मीटर |
| अज़ीमुथ सटीकता:0.4° | |
| पिच सटीकताः0.6° | |
| गति सटीकता:1 मीटर | |
| लक्ष्य रेडियल वेग | 0.8m/s-20m/s |
| लक्ष्य का पता लगाने की क्षमता | संसाधित डॉट्स की संख्या≥150 बैच |
| प्रेषण शक्ति | 224w |
| उपकरण का आकार | ≤680mm*400mm*205.6mm |
| वजन | ≤28 किलोग्राम (एकतरफा सरणी) |
