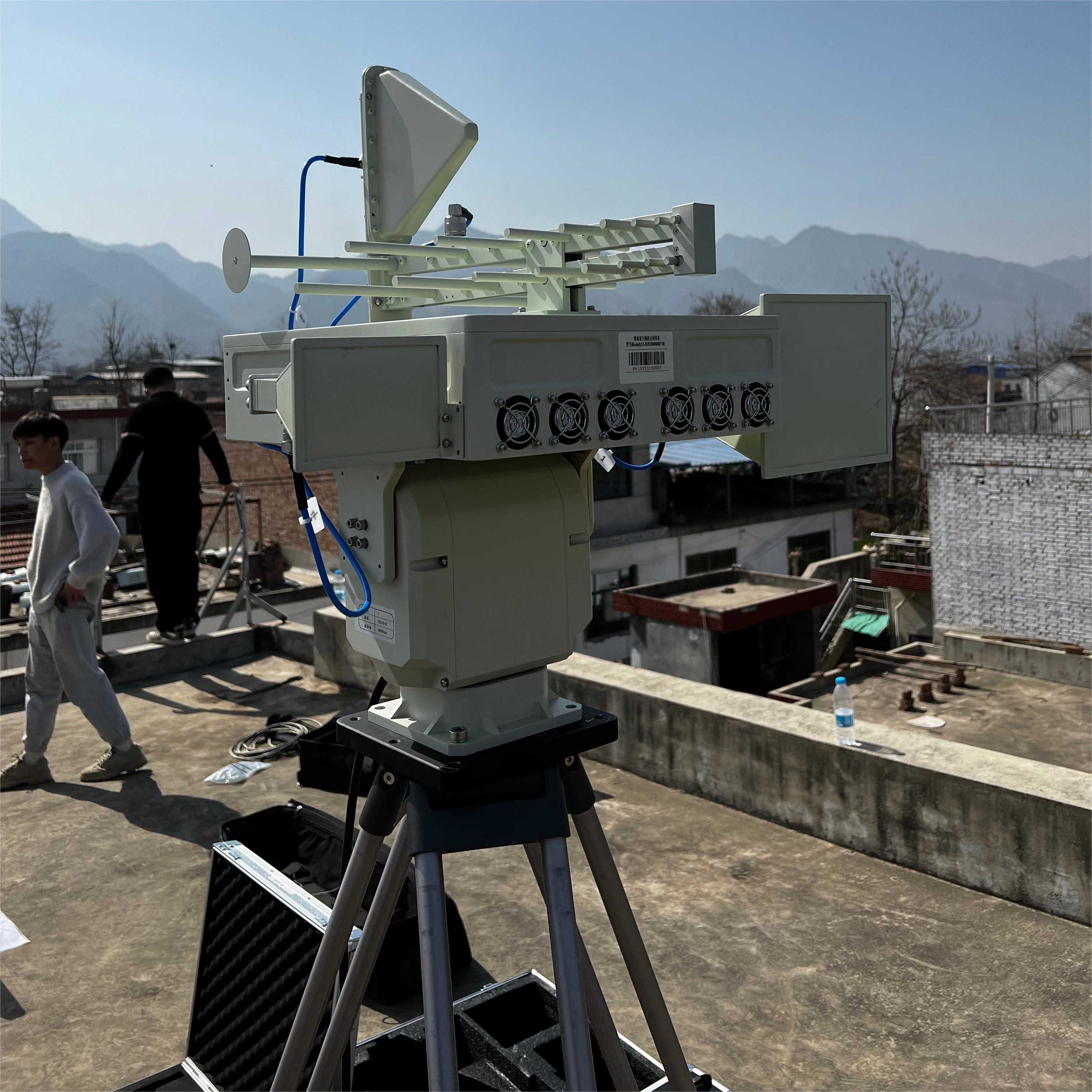

LT-AD01 2D चरणबद्ध रडार+ LT-RFS30+ यूएवी डिटेक्शन और पोजिशनिंग उपकरण (वैकल्पिक)
उत्पाद का परिचय:
हमारी कंपनी द्वारा उत्पादित वायु रक्षा रडार में तीन-समन्वय सभी ठोस-राज्य पूरी तरह से सुसंगत और सक्रिय दो आयामी चरण स्कैनिंग प्रणाली है। कार्य आवृत्ति बैंड एक्स-बैंड है,और पूरे उपकरण एक मॉड्यूलर को अपनाता है, सभी ठोस-राज्य डिजाइन उपकरण की विश्वसनीयता सुनिश्चित करने के लिए। उपकरण का उपयोग उच्च गति वाले लक्ष्य का पता लगाने, ट्रैकिंग और पोजिशनिंग के लिए किया जाता है।कठोरता और शक्ति संकेतकों को पूरा करने के अलावा, डिजाइन में बड़ी संख्या में इलेक्ट्रॉनिक उपकरणों के लेआउट, स्थापना, वायरिंग, शीतलन और अन्य आवश्यकताओं को भी ध्यान में रखा गया है।
यूएवी पहचान और पोजिशनिंग उपकरण का उपयोग मुख्य रूप से सभी प्रकार के यूएवी रिमोट कंट्रोल और इमेज ट्रांसमिशन रेडियो सिग्नल का पता लगाने और पहचानने और दिशा और स्थिति को मापने के लिए किया जाता है।यह यूएवी के प्रक्षेपवक्र का पता लगाने और चिह्नित करने में सक्षम है।, ऑपरेटर को संरक्षित क्षेत्र में यूएवी की स्थिति की निगरानी करने में सुविधा प्रदान करता है, और साथ ही साथ टोही और प्रारंभिक चेतावनी, सटीक पहचान की क्षमता है,काले और सफेद सूचियाँ, यूएवी सटीक नियंत्रण प्रौद्योगिकी कार्यक्रम में दोस्त या दुश्मन के बीच पहचान, और प्रारंभिक चेतावनी और अलार्म।
उत्पाद की विशेषताएं:
1, एक ही समय में कई लक्ष्यों को ट्रैक करना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2, विभिन्न प्रकार के एंटी-स्ट्रांग क्लॉटर एल्गोरिदम का एकीकरण।
3, पूर्ण हवाई क्षेत्र कवरेज प्राप्त करने के लिए सक्रिय चरणबद्ध सरणी एंटेना।
4यह उपकरण आकार में छोटा, वजन में हल्का और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ है।
5, प्रणाली ने पाया कि यूएवी के पास 5,000 मीटर की निगरानी दूरी के साथ निकट और दूर दोनों की प्रभावी सीमा थी।
6, दिशा का पता लगाने की सटीकता≤3°।
7, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
8, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
9, ड्रोन की काली और सफेद सूची पहचान का समर्थन करता है, सटीक हमलों के लिए दोस्त और दुश्मन के बीच अंतर करता है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | 2D सक्रिय चरणबद्ध सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ (इलेक्ट्रिकल स्कैनिंग):±15.5° |
| पिच ((इलेक्ट्रिकल स्कैनिंग):±30° | |
| अज़ीमुथ (मैकेनिकल स्कैनिंग): 0°-360° | |
| पिच ((मैकेनिकल स्कैनिंग): 0°-90° | |
| एंटीना गति | ≤10rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥8 किमी (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:15m |
| अज़ीमुथ रिज़ॉल्यूशन≥5° | |
| पिच रिज़ॉल्यूशन≥9° | |
| सटीकता | रेंज सटीकता ≥20 मीटर |
| अज़ीमुथ सटीकता ≥0.8° | |
| पिच सटीकता ≥0.8° | |
| लक्ष्य रेडियल वेग | 0.8m/s-100m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 256W |
| फ्रंट-एंड उपकरण का आकार | ≤686mm*411mm*145mm |
| वजन | ≤ 55 किलोग्राम |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 30MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 3 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 20 से अधिक यूएवी का एक साथ पता लगाना |
| 6 से अधिक यूएवी की एक साथ स्थिति | |
| सटीकता | दिशा का पता लगाने की सटीकता≤1.5° |
| पोजिशनिंग सटीकता≤10m | |
| पता लगाने की सफलता दर | ≥98% |
| पता लगाने का प्रतिक्रिया समय | ≤3s |
| आकार | 215 मिमी*280 मिमी |
| वजन | ≤3kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | उपयोग के लिए 4 या अधिक उपकरण नेटवर्क से जुड़े हैं |
