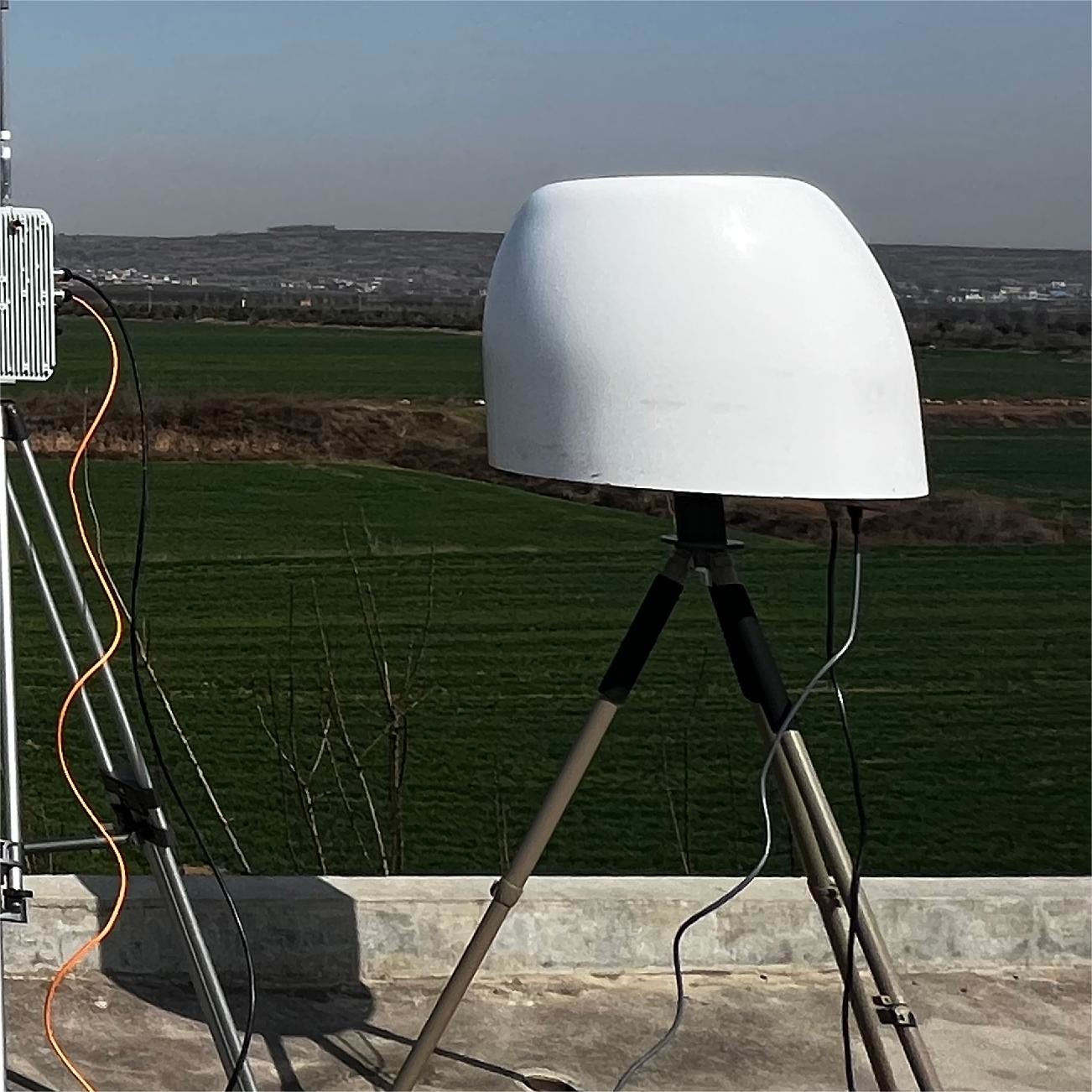

एलटी-एफएसपी360 चार तरफा चरणबद्ध रडार + एलटी-आरएफएस50 यूएवी डिटेक्शन और दिशा खोज उपकरण (वैकल्पिक)
उत्पाद का परिचय:
हमारी कंपनी द्वारा निर्मित चार तरफा चरणबद्ध सरणी रडार AESA (ActivePhased Array) प्रणाली को अपनाता है। ऑपरेटिंग आवृत्ति बैंड X-बैंड में है, जिसमें आवृत्ति 9.0GHz से 10.0GHz तक है।विभिन्न कार्य विनियमों के अनुसार कई संरचनात्मक परिवर्तनों को डिजाइन किया जा सकता है।, और उच्च डेटा दरों को कई सरणी प्रकारों को बनाकर प्राप्त किया जा सकता है।
वर्तमान में, कई यूएवी हस्तक्षेप घटनाएं अक्सर होती हैं, और प्रमुख क्षेत्रों में यूएवी नियंत्रण की समस्या विशेष रूप से प्रमुख है।यह एलटी-आरएफएस50 यूएवी के रिमोट कंट्रोल सिग्नल और इमेज ट्रांसमिशन सिग्नल को लॉक करने के लिए उच्च प्रदर्शन वाले वायरलेस टोही उपकरण का उपयोग करता है।, और यूएवी का पता लगाने, ट्रैकिंग और पोजिशनिंग के साथ-साथ प्रक्षेपवक्र प्रदर्शित करता है, ताकि यह सभी मौसम को प्राप्त कर सके,स्वचालित खोज और पता लगाने के लिए यूएवी के अवैध आक्रमण के लिए कोई अंधा क्षेत्र और लंबी दूरी नहींयह प्रमुख क्षेत्रों की सुरक्षा जरूरतों को पूरा कर सकता है।
उत्पाद की विशेषताएं:
1सूचना प्राप्त करने की क्षमताः एक साथ कई लक्ष्यों का पता लगाना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2मजबूत अव्यवस्था रोधी क्षमताः विभिन्न अव्यवस्था रोधी एल्गोरिदमों का एकीकरण।
3वायुक्षेत्र कवरेज क्षमताः सक्रिय चरणबद्ध सरणी एंटेना पूरे वायुक्षेत्र की कवरेज का एहसास करती है।
4पर्यावरणीय अनुकूलन क्षमताः उपकरण आकार में छोटे, वजन में हल्के, और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ हैं।
5, यह प्रणाली निकट और दूर दोनों स्थानों पर प्रभावी दूरी पर यूएवी का पता लगाती है।
6, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
7, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
8, यूएवी के लिए ब्लैक एंड व्हाइट लिस्ट रिकग्निशन का समर्थन करता है।
9, हस्तक्षेप प्रतिरोध उपकरण या सिस्टम प्लेटफार्मों के साथ कनेक्शन की सुविधा के लिए विस्तार इंटरफेस प्रदान करें।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | दो आयामी सक्रिय चरणबद्ध सरणी, चार पक्षीय सरणी संरचना |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ:360° |
| झुकावः-10°-20° | |
| रेंजः0.24 किमी-26 किमी | |
| विद्युत स्कैनिंग अज़ीमुथः±50° | |
| विद्युत स्कैनिंग पिचः ± 15 ° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | वाहन के लिए पता लगाने की सीमा ≥25 किमी |
| लोगों तक का पता लगाने का दायरा≥11.5 किमी | |
| यूएवी के लिए पता लगाने की सीमा ≥6 किमी | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ संकल्प:5° (सामान्य) | |
| पिच रिज़ॉल्यूशन:8° (सामान्य) | |
| सटीकता | रेंज सटीकता:5 मीटर |
| अज़ीमुथ सटीकता:0.4° | |
| पिच सटीकताः0.6° | |
| गति सटीकता:1 मीटर | |
| लक्ष्य रेडियल वेग | 0.8m/s-20m/s |
| लक्ष्य का पता लगाने की क्षमता | संसाधित डॉट्स की संख्या≥150 बैच |
| प्रेषण शक्ति | 224w |
| उपकरण का आकार | ≤680mm*400mm*205.6mm |
| वजन | ≤28 किलोग्राम (एकतरफा सरणी) |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 200MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 5-10 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° |
| मल्टी-स्टेशन पोजिशनिंग सटीकता ≤ 5% | |
| पता लगाने की सफलता दर | ≥:98% |
| पता लगाने का प्रतिक्रिया समय | ≤:3s |
| आकार | 450 मिमी*400 मिमी |
| वजन | ≤10kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड का समर्थन करता है |
