LT-AD01 2D चरणबद्ध सरणी रडार + LT-B3 लक्ष्य इंटेलिजेंट लिंकेज ट्रैकिंग मल्टी स्पेक्ट्रल ऑप्टोइलेक्ट्रॉनिक्स (वैकल्पिक)
उत्पाद का परिचय:

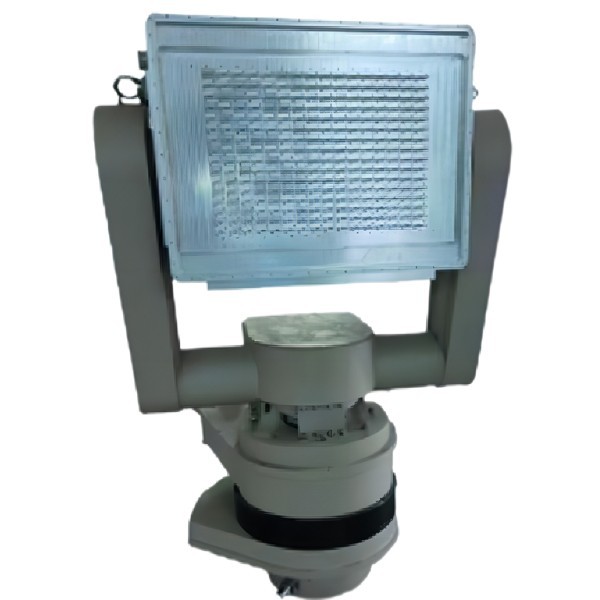

हमारी कंपनी द्वारा उत्पादित वायु रक्षा रडार में तीन-समन्वय सभी ठोस-राज्य, पूरी तरह से सुसंगत और सक्रिय दो आयामी चरण स्कैनिंग प्रणाली है।और पूरे उपकरण एक मॉड्यूलर को अपनाता हैउपकरण की विश्वसनीयता सुनिश्चित करने के लिए सभी ठोस-राज्य डिजाइन। उपकरण का उपयोग उच्च गति लक्ष्य का पता लगाने, ट्रैकिंग और पोजिशनिंग के लिए किया जाता है।कठोरता और शक्ति संकेतकों को पूरा करने के अलावा, डिजाइन में बड़ी संख्या में इलेक्ट्रॉनिक उपकरणों के लेआउट, स्थापना, वायरिंग, शीतलन और अन्य आवश्यकताओं को भी ध्यान में रखा गया है।

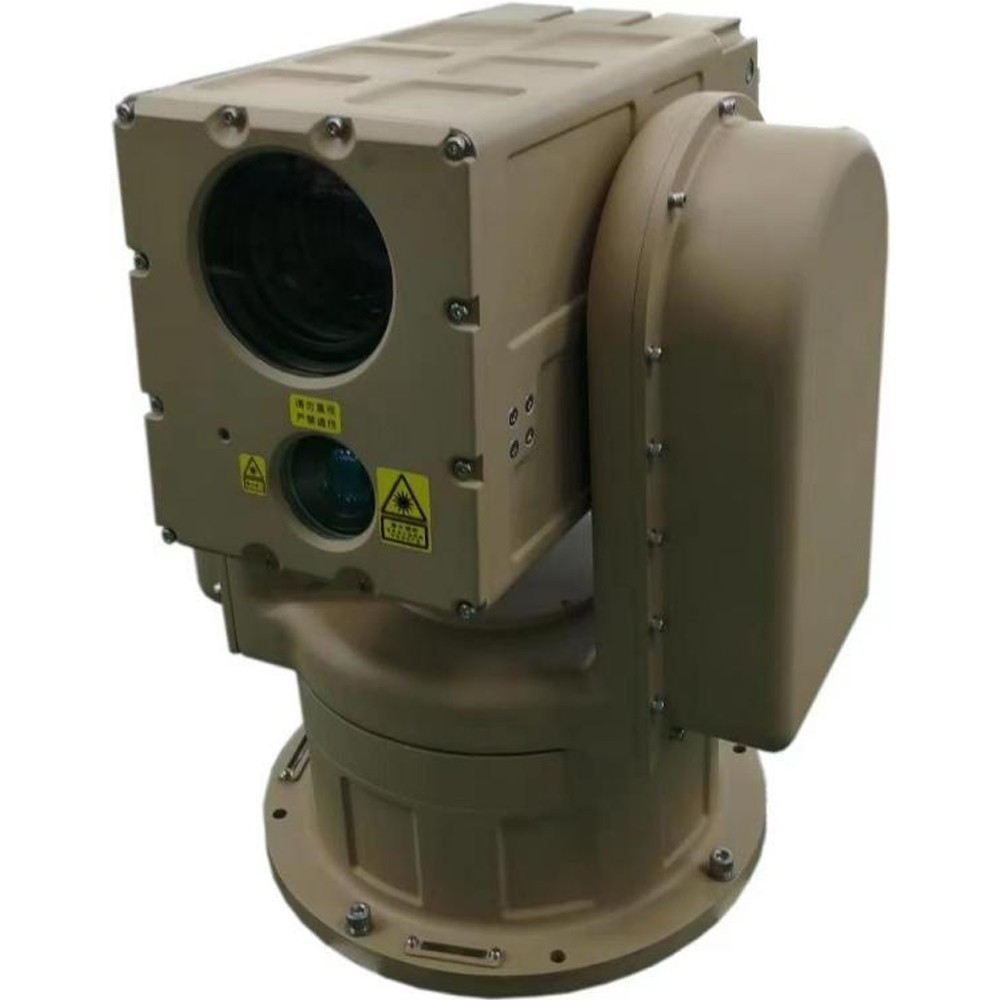

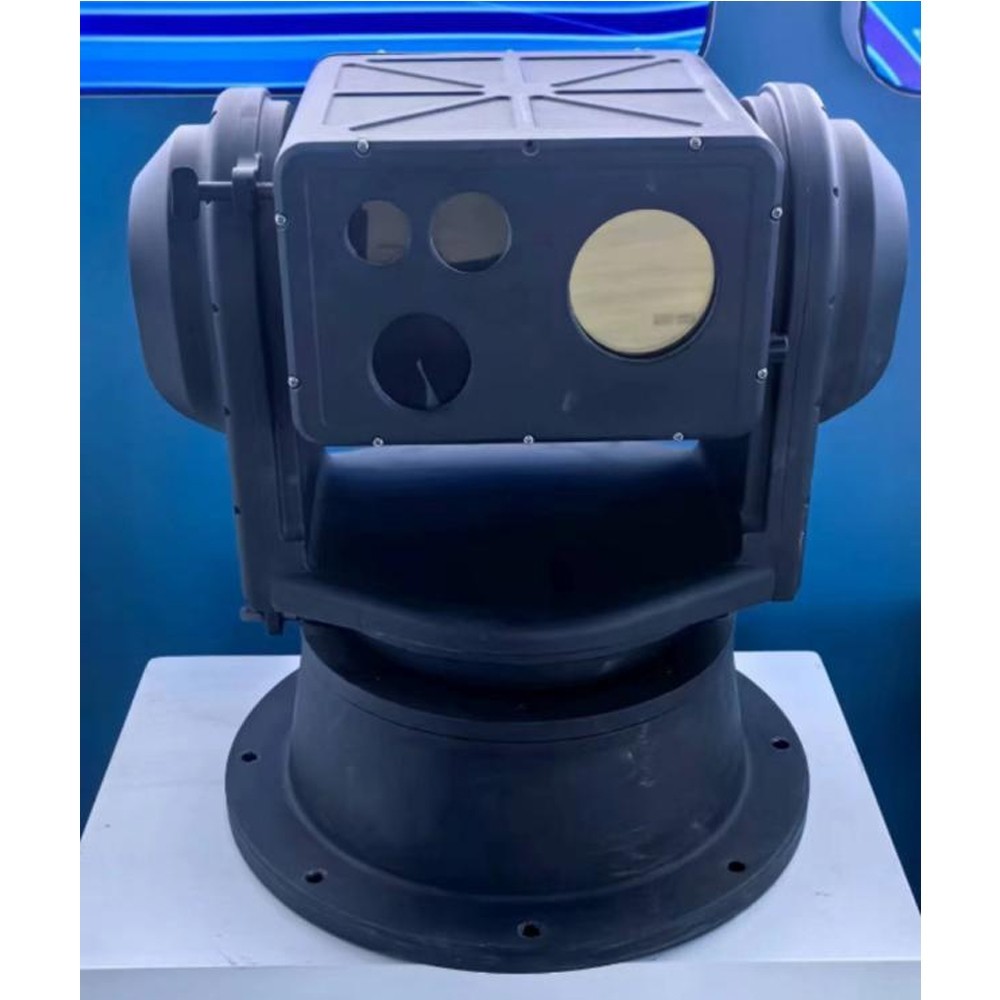

एलटी-बी3 में कम ऊंचाई पर उड़ने वाले लक्ष्यों (यूएवी, रासायनिक गुब्बारे, बायोनिक पक्षी) को असीमित स्थानों पर निशाना लगाने के लिए लचीलापन और युद्धाभ्यास है। 360 डिग्री पूर्ण क्षेत्र वास्तविक समय स्कैनिंग,लॉक ट्रैकिंग, पता लगाने और चेतावनी. अनकूल्ड इन्फ्रारेड थर्मल इमेजर, दृश्य प्रकाश कैमरा, लेजर रेंजमीटर और बुद्धिमान एल्गोरिथ्म मॉड्यूल के साथ एकीकृत,यह मानव रहित निरंतर निगरानी कार्य दिन-रात प्राप्त कर सकता है।साथ ही, यह इन्फ्रारेड थर्मल इमेजिंग नाइट विजन तकनीक को अपनाता है, जिसमें अच्छी छिपाने की क्षमता, धुंध में प्रवेश करने की मजबूत क्षमता है, और प्रकाश स्रोतों द्वारा सीमित नहीं है।यह कनेक्टेड रडार सिस्टम जैसे ऑन-बोर्ड टर्मिनल उपकरण के लिए सहज रूप से अनुकूलित हो सकता है, रेडियो डिटेक्शन सिस्टम और पूर्ण आवृत्ति जामिंग सिस्टम।
उत्पाद की विशेषताएं:
1, एक ही समय में कई लक्ष्यों को ट्रैक करना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2, विभिन्न प्रकार के एंटी-स्ट्रांग क्लॉटर एल्गोरिदम का एकीकरण।
3, पूर्ण हवाई क्षेत्र कवरेज प्राप्त करने के लिए सक्रिय चरणबद्ध सरणी एंटेना।
4यह उपकरण आकार में छोटा, वजन में हल्का और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ है।
5, बहु-स्थिति बुद्धिमान पहचान ऑटो-फोकस तकनीक, तेजी से फोकस प्राप्त करने के लिए विभिन्न फोकसिंग विधियों और ट्रिगरिंग विधियों के माध्यम से प्राप्त किया जा सकता है।
6, फ्रंट-एंड डिवाइस कंट्रोल सॉफ्टवेयर को नेटवर्क के माध्यम से ऑनलाइन अपग्रेड किया जा सकता है, जिससे भविष्य में रखरखाव बहुत आसान हो जाता है।
7, थ्रीडी पोजिशनिंग फंक्शन, बॉक्स का चयन करते समय ज़ूम इन और क्लिक टू सेंटर करने में सक्षम, डिवाइस ऑपरेशन को आसान बनाता है।
8, टर्नटेबल फिर से शक्ति पीटीजेड आत्म परीक्षण उपयोगकर्ता सेट शून्य स्थिति या बिजली की विफलता की स्थिति में वापस आ सकता है, दूरस्थ पुनरारंभ समारोह के लिए समर्थन।
9, सार्वभौमिक चर गति टर्नटेबल सभी दौर अंधा कोण निगरानी और उच्च परिशुद्धता की स्थिति प्राप्त करता है।
10,शेल का पेशेवर डिजाइन, सुंदर, हल्के, मजबूत, उच्च तापमान प्रतिरोधी, संक्षारण प्रतिरोधी, जलरोधक, और अम्लीय वर्षा प्रतिरोधी।
11, मार्चिंग लॉक से लैस, वाहन तेजी से आंदोलन के दौरान लॉक किया जा सकता है; साथ ही यह एक स्थिर और झटके-अवशोषित flange माउंट आधार से लैस किया जा सकता है,जो कुशलता से कंपन को कम करता है और उपकरण की स्थिरता की रक्षा करता है.
12, बुद्धिमान ऑटो-लिंकिंग मॉड्यूल, ऑटो-ट्रैकिंग मॉड्यूल, ऑटो-डिटेक्शन मॉड्यूल से सुसज्जित है, और हवा में लक्षित जानकारी पर प्रतिक्रिया प्रदान करने में सक्षम है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | 2D सक्रिय चरणबद्ध सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ (इलेक्ट्रिकल स्कैनिंग):±15.5° |
| पिच ((इलेक्ट्रिकल स्कैनिंग):±30° | |
| अज़ीमुथ (मैकेनिकल स्कैनिंग): 0°-360° | |
| पिच ((मैकेनिकल स्कैनिंग): 0°-90° | |
| एंटीना गति | ≤10rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥8 किमी (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:15m |
| अज़ीमुथ रिज़ॉल्यूशन≥5° | |
| पिच रिज़ॉल्यूशन≥9° | |
| सटीकता | रेंज सटीकता ≥20 मीटर |
| अज़ीमुथ सटीकता ≥0.8° | |
| पिच सटीकता ≥0.8° | |
| लक्ष्य रेडियल वेग | 0.8m/s-100m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 256W |
| फ्रंट-एंड उपकरण का आकार | ≤686mm*411mm*145mm |
| वजन | ≤ 55 किलोग्राम |
| पैरामीटर का नाम | पैरामीटर मान |
| दृश्य प्रकाश का संकल्प | 2MP/4MP/8MP वैकल्पिक |
| दृश्य लेंस फोकल लंबाई | 500 मिमी |
| अवरक्त संकल्प | 384X256/640X512 /1280X1024 वैकल्पिक |
| अवरक्त लेंस फोकल लंबाई | 30-180 मिमी; 6 गुना ऑप्टिकल ज़ूम |
| लेजर दूरी माप | तरंग दैर्ध्य 1570nm |
| शक्ति:3 किमी ((0.3 मीटर यूएवी) | |
| ऑपरेटिंग आवृत्ति:1 हर्ट्ज | |
| ऑप्टिकल छवि स्थिरीकरण | वैकल्पिक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope स्थिर छवि बनाए रखने और वाहन चल रहा है जबकि काम करने के लिए |
| टर्नटेबल की स्थिति की सटीकता | ±0.01 |
| टर्नटेबल ट्रैकिंग सटीकता | 1mrad |
| टर्नटेबल कोण सीमा | क्षैतिज 0-360° अनंत स्थिति निरंतर घूर्णन; |
| पिच±90 | |
| टर्नटेबल की गति | क्षैतिज अधिकतम 100°/S |
| शिलिंग अधिकतम 80°/S | |
| पूरी मशीन पर्यावरण के अनुकूल होती है | -40°C-+60°C, कंपन प्रभाव, बैटरी संगतता, नमक स्प्रे मोल्ड, केबिन में IP67/पूरी मशीन के लिए IP66 आदि मानकों को पूरा करता है |
| कुल विद्युत खपत | 300W |
| विद्युत आपूर्ति | DC48V, AC220 ± 20% V चौड़ी इनपुट वाटरप्रूफ स्थिर बिजली आपूर्ति से सुसज्जित |
| बाहरी इंटरफ़ेस | 1 × 10बेस-टी/100बेस टीएक्स, आरजे45 इंटरफेस, पावर सप्लाई इंटरफेस, कंट्रोल सीरियल पोर्ट आदि |
| वजन | 45 किलो |
| आकार | 420mm × 280mm × 385mm (विभिन्न विन्यास वास्तविक परिस्थितियों के अधीन हैं) |
