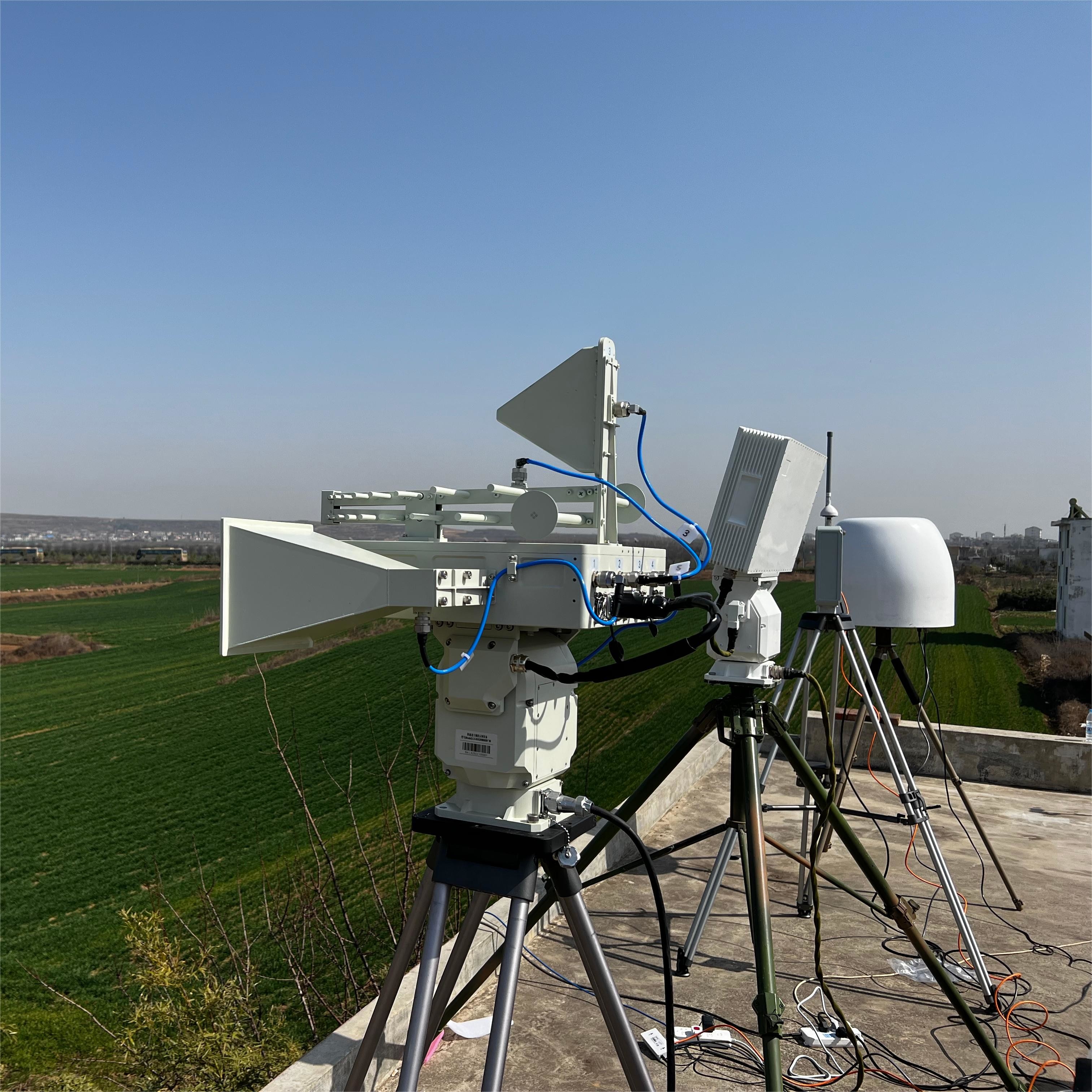

LT-AD01 2D चरणबद्ध रडार + LT-RFS50 यूएवी डिटेक्शन और दिशा पता लगाने का उपकरण (वैकल्पिक)
उत्पाद का परिचय:
हमारी कंपनी द्वारा उत्पादित वायु रक्षा रडार में तीन-समन्वय सभी ठोस-राज्य सुसंगत और सक्रिय दो आयामी चरण स्कैनिंग प्रणाली है। कार्य आवृत्ति बैंड एक्स-बैंड है,और पूरे उपकरण एक मॉड्यूलर को अपनाता है, सभी ठोस-राज्य डिजाइन उपकरण की विश्वसनीयता सुनिश्चित करने के लिए। उपकरण का उपयोग उच्च गति वाले लक्ष्य का पता लगाने, ट्रैकिंग और पोजिशनिंग के लिए किया जाता है।कठोरता और शक्ति संकेतकों को पूरा करने के अलावा, डिजाइन में बड़ी संख्या में इलेक्ट्रॉनिक उपकरणों के लेआउट, स्थापना, वायरिंग, शीतलन और अन्य आवश्यकताओं को भी ध्यान में रखा गया है।
वर्तमान में, कई यूएवी हस्तक्षेप घटनाएं अक्सर होती हैं, और प्रमुख क्षेत्रों में यूएवी नियंत्रण की समस्या विशेष रूप से प्रमुख है।यह एलटी-आरएफएस50 यूएवी के रिमोट कंट्रोल सिग्नल और इमेज ट्रांसमिशन सिग्नल को लॉक करने के लिए उच्च प्रदर्शन वाले वायरलेस टोही उपकरण का उपयोग करता है।, और यूएवी का पता लगाने, ट्रैकिंग और पोजिशनिंग के साथ-साथ प्रक्षेपवक्र प्रदर्शित करता है, ताकि यह सभी मौसम को प्राप्त कर सके,स्वचालित खोज और पता लगाने के लिए यूएवी के अवैध आक्रमण के लिए कोई अंधा क्षेत्र और लंबी दूरी नहींयह प्रमुख क्षेत्रों की सुरक्षा जरूरतों को पूरा कर सकता है।
उत्पाद की विशेषताएं:
1, एक ही समय में कई लक्ष्यों को ट्रैक करना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2, विभिन्न प्रकार के एंटी-स्ट्रांग क्लॉटर एल्गोरिदम का एकीकरण।
3, पूर्ण हवाई क्षेत्र कवरेज प्राप्त करने के लिए सक्रिय चरणबद्ध सरणी एंटेना।
4यह उपकरण आकार में छोटा, वजन में हल्का और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ है।
5, यह प्रणाली निकट और दूर दोनों स्थानों पर प्रभावी दूरी पर यूएवी का पता लगाती है।
6, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
7, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
8, यूएवी के लिए ब्लैक एंड व्हाइट लिस्ट रिकग्निशन का समर्थन करता है।
9, हस्तक्षेप प्रतिरोध उपकरण या सिस्टम प्लेटफार्मों के साथ कनेक्शन की सुविधा के लिए विस्तार इंटरफेस प्रदान करें।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | 2D सक्रिय चरणबद्ध सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ (इलेक्ट्रिकल स्कैनिंग):±15.5° |
| पिच ((इलेक्ट्रिकल स्कैनिंग):±30° | |
| अज़ीमुथ (मैकेनिकल स्कैनिंग): 0°-360° | |
| पिच ((मैकेनिकल स्कैनिंग): 0°-90° | |
| एंटीना गति | ≤10rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥8 किमी (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:15m |
| अज़ीमुथ रिज़ॉल्यूशन≥5° | |
| पिच रिज़ॉल्यूशन≥9° | |
| सटीकता | रेंज सटीकता ≥20 मीटर |
| अज़ीमुथ सटीकता ≥0.8° | |
| पिच सटीकता ≥0.8° | |
| लक्ष्य रेडियल वेग | 0.8m/s-100m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 256W |
| फ्रंट-एंड उपकरण का आकार | ≤686mm*411mm*145mm |
| वजन | ≤ 55 किलोग्राम |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 200MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 5-10 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° |
| मल्टी-स्टेशन पोजिशनिंग सटीकता ≤ 5% | |
| पता लगाने की सफलता दर | ≥:98% |
| पता लगाने का प्रतिक्रिया समय | ≤:3s |
| आकार | 450 मिमी*400 मिमी |
| वजन | ≤10kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड का समर्थन करता है |
