LT-X07 कम ऊंचाई चेतावनी रडार + LT-B3 लक्ष्य बुद्धिमान लिंक ट्रैकिंग बहु-स्पेक्ट्रल ऑप्टोइलेक्ट्रॉनिक्स (वैकल्पिक)
उत्पाद का परिचय:

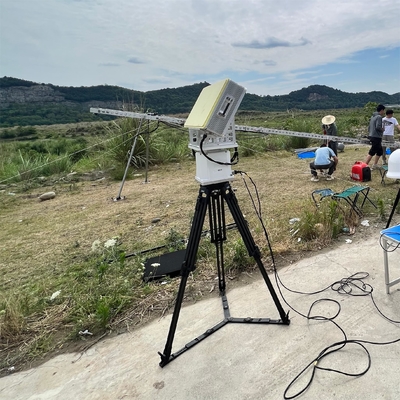

LT-X07 रडार एक कम ऊंचाई निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है। रडार गतिशील जमीन के लक्ष्यों, कम ऊंचाई वाले हेलीकॉप्टरों,ड्रोन और समुद्री लक्ष्यकम ऊंचाई वाली सुरक्षा रडार प्रणाली जमीन पर भारी गड़बड़ी वाले जटिल वातावरण में लक्ष्य की जानकारी का पता लगा सकती है और निकाल सकती है, जिससे लड़ाकू कर्मियों को सूचना सहायता मिलती है।

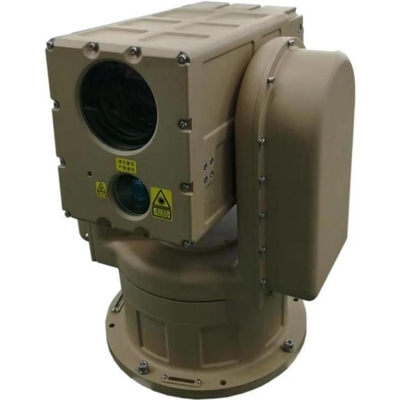

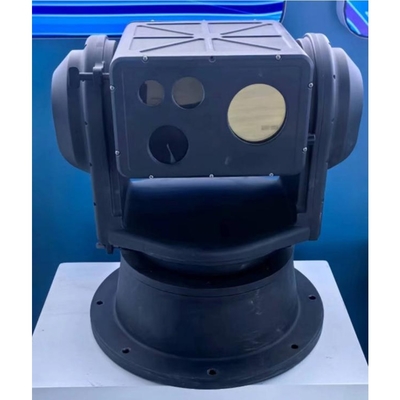

एलटी-बी3 में कम ऊंचाई पर उड़ने वाले लक्ष्यों (यूएवी, रासायनिक गुब्बारे, बायोनिक पक्षी) को असीमित पदों पर निशाना लगाने के लिए लचीलापन और गतिशीलता है। 360 डिग्री पूर्ण क्षेत्र वास्तविक समय स्कैनिंग,लॉक ट्रैकिंग, पता लगाने और चेतावनी. अनकूल्ड इन्फ्रारेड थर्मल इमेजर, दृश्य प्रकाश कैमरा, लेजर रेंजमीटर और बुद्धिमान एल्गोरिथ्म मॉड्यूल के साथ एकीकृत,यह मानव रहित निरंतर निगरानी कार्य दिन-रात प्राप्त कर सकता है।साथ ही, यह इन्फ्रारेड थर्मल इमेजिंग नाइट विजन तकनीक को अपनाता है, जिसमें अच्छी छिपाने की क्षमता, धुंध में प्रवेश करने की मजबूत क्षमता है, और प्रकाश स्रोतों द्वारा सीमित नहीं है।यह कनेक्टेड रडार सिस्टम जैसे ऑन-बोर्ड टर्मिनल उपकरण के लिए सहज रूप से अनुकूलित हो सकता है, रेडियो डिटेक्शन सिस्टम और पूर्ण आवृत्ति जामिंग सिस्टम।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2कम, छोटे और धीमे लक्ष्यों के लिए मजबूत पता लगाने की क्षमता।
3, पिच समायोज्य उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
4पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
5बहु-स्थिति बुद्धिमान पहचान ऑटो-फोकसिंग तकनीक, तेजी से फोकस प्राप्त करने के लिए विभिन्न फोकसिंग विधियों और ट्रिगरिंग विधियों के माध्यम से प्राप्त की जा सकती है।
6फ्रंट-एंड डिवाइस कंट्रोल सॉफ्टवेयर को नेटवर्क के माध्यम से ऑनलाइन अपग्रेड किया जा सकता है, जिससे भविष्य में रखरखाव बहुत आसान हो जाता है।
73 डी पोजिशनिंग फंक्शन, बॉक्स का चयन करते समय ज़ूम इन करने और सेंटर करने के लिए क्लिक करने में सक्षम, डिवाइस ऑपरेशन को सुविधाजनक बनाता है।
8टर्नटेबल पुनः शक्ति पीटीजेड स्व-परीक्षण उपयोगकर्ता द्वारा सेट शून्य स्थिति या बिजली की विफलता की स्थिति में वापस आ सकता है, रिमोट रीस्टार्ट फ़ंक्शन के लिए समर्थन।
9सार्वभौमिक परिवर्तनीय गति वाले टर्नटेबल ने चौतरफा अंधा कोण निगरानी और उच्च परिशुद्धता वाली स्थिति प्राप्त की है।
10,शेल का पेशेवर डिजाइन, सुंदर, हल्के, मजबूत, उच्च तापमान प्रतिरोधी, संक्षारण प्रतिरोधी, जलरोधक, और अम्लीय वर्षा प्रतिरोधी।
11"मार्चिंग लॉक से लैस, वाहन तेजी से आंदोलन के दौरान लॉक किया जा सकता है; साथ ही यह एक स्थिर और झटके अवशोषित flange माउंट आधार से लैस किया जा सकता है,जो कुशलता से कंपन को कम करता है और उपकरण की स्थिरता की रक्षा करता है.
12,बुद्धिमान ऑटो-लिंकिंग मॉड्यूल, ऑटो-ट्रैकिंग मॉड्यूल, ऑटो-डिटेक्शन मॉड्यूल से सुसज्जित है, और हवा में लक्षित जानकारी पर प्रतिक्रिया प्रदान करने में सक्षम है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | पिच 1 डी सक्रिय चरणबद्ध सरणी + अज़िमथल मैकेनिकल स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| पिचः−10°-40° ((इलेक्ट्रिकल स्कैनिंग रेंज का डिजाइन मूल्य ± 60°) | |
| एंटीना गति | 12rpm/15rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| अंधा क्षेत्र | 180 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ रिज़ॉल्यूशन:3° | |
| पिच रिज़ॉल्यूशन:7° | |
| सटीकता | रेंज सटीकता≤5 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.5° | |
| गति सटीकता≤0.4m/s | |
| लक्ष्य रेडियल वेग | 1m/s-80m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | 700 मिमी* 385 मिमी* 160 मिमी |
| वजन | ≤30kg+22kg ((रडार फ्रंट-एंड उपकरण + सर्वो टर्नटेबल) |
| पैरामीटर का नाम | पैरामीटर मान |
| दृश्य प्रकाश का संकल्प | 2MP/4MP/8MP वैकल्पिक |
| दृश्य लेंस फोकल लंबाई | 500 मिमी |
| अवरक्त संकल्प | 384X256/640X512 /1280X1024 वैकल्पिक |
| अवरक्त लेंस फोकल लंबाई | 30-180 मिमी; 6 गुना ऑप्टिकल ज़ूम |
| लेजर दूरी माप | तरंग दैर्ध्य 1570nm |
| शक्ति:3 किमी ((0.3 मीटर यूएवी) | |
| ऑपरेटिंग आवृत्ति:1 हर्ट्ज | |
| ऑप्टिकल छवि स्थिरीकरण | वैकल्पिक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope स्थिर छवि बनाए रखने और वाहन चल रहा है जबकि काम करने के लिए |
| टर्नटेबल की स्थिति की सटीकता | ±0.01 |
| टर्नटेबल ट्रैकिंग सटीकता | 1mrad |
| टर्नटेबल कोण सीमा | क्षैतिज 0-360° अनंत स्थिति निरंतर घूर्णन; |
| पिच±90 | |
| टर्नटेबल की गति | क्षैतिज अधिकतम 100°/S |
| शिलिंग अधिकतम 80°/S | |
| पूरी मशीन पर्यावरण के अनुकूल होती है | -40°C-+60°C, कंपन प्रभाव, बैटरी संगतता, नमक स्प्रे मोल्ड, केबिन में IP67/पूरी मशीन के लिए IP66 आदि मानकों को पूरा करता है |
| कुल विद्युत खपत | 300W |
| विद्युत आपूर्ति | DC48V, AC220 ± 20% V चौड़ी इनपुट वाटरप्रूफ स्थिर बिजली आपूर्ति से सुसज्जित |
| बाहरी इंटरफ़ेस | 1 × 10बेस-टी/100बेस टीएक्स, आरजे45 इंटरफेस, पावर सप्लाई इंटरफेस, कंट्रोल सीरियल पोर्ट आदि |
| वजन | 45 किलो |
| आकार | 420mm × 280mm × 385mm (विभिन्न विन्यास वास्तविक परिस्थितियों के अधीन हैं) |
