LT-Ku07A निम्न ऊंचाई चेतावनी रडार + LT-C4 लक्ष्य बुद्धिमान लिंक ट्रैकिंग बहु-स्पेक्ट्रल ऑप्टोइलेक्ट्रॉनिक्स (वैकल्पिक)
उत्पाद का परिचय:

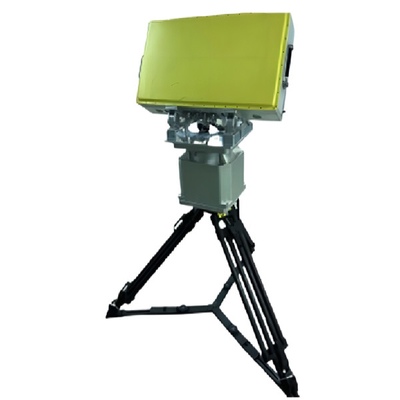

LT-Ku07A एक-आयामी त्रि-समन्वय चरणबद्ध रडार एक कम ऊंचाई निगरानी और टोही उपकरण है, जो Ku बैंड में संचालित होता है।यह रडार एईएसए (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैऊंचाई के आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, मैकेनिकल स्कैनिंग का उपयोग 360 ° अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.

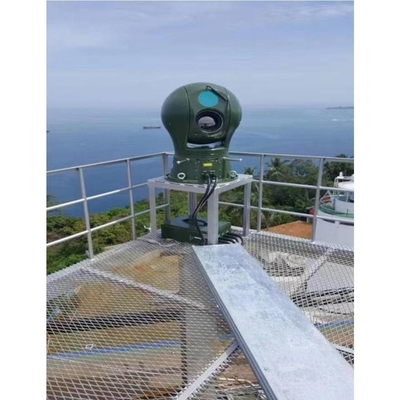

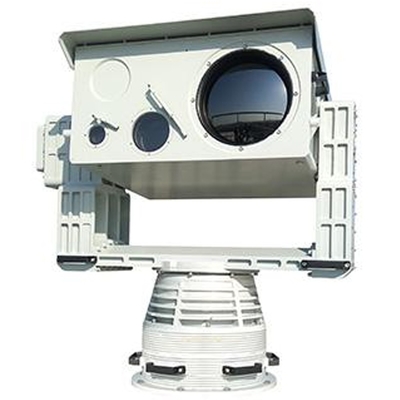

एलटी-सी4 में कम ऊंचाई पर उड़ने वाले लक्ष्यों (यूएवी, रासायनिक गुब्बारे, बायोनिक पक्षी) या समुद्र की सतह पर मानव रहित नौकाओं को निशाना बनाने के लिए लचीलापन और युद्धाभ्यास है।असीमित स्थानों के लक्ष्य को स्थानांतरित करने वाले जहाज. 360° पूर्ण क्षेत्र वास्तविक समय स्कैनिंग, लॉक ट्रैकिंग, पता लगाने और चेतावनी. अनकूल्ड अवरक्त थर्मल इमेजर, दृश्य प्रकाश कैमरा, लेजर रेंजमीटर और बुद्धिमान एल्गोरिथ्म मॉड्यूल के साथ एकीकृत,यह मानव रहित निरंतर निगरानी कार्य दिन-रात प्राप्त कर सकता है।साथ ही, यह इन्फ्रारेड थर्मल इमेजिंग नाइट विजन तकनीक को अपनाता है, जिसमें अच्छी छिपाने की क्षमता, धुंध में प्रवेश करने की मजबूत क्षमता है, और प्रकाश स्रोतों द्वारा सीमित नहीं है।यह कनेक्टेड रडार सिस्टम जैसे ऑन-बोर्ड टर्मिनल उपकरण के लिए सहज रूप से अनुकूलित हो सकता है, रेडियो डिटेक्शन सिस्टम और पूर्ण आवृत्ति जामिंग सिस्टम।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2एक पिच समायोजक उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
4उच्च परिभाषा उच्च आवर्धन दृश्य प्रकाश इमेजिंग प्रणाली, लंबी अवलोकन दूरी के साथ।
5लेजर ऑप्टिकल अक्ष रिमोट इलेक्ट्रिकल फाइन ट्यूनिंग तंत्र मशीन को अलग किए बिना लेजर संरेखण समायोजन को पूरा कर सकता है।
6निष्क्रिय थर्मल इमेजिंग में अच्छी छिपाने की क्षमता होती है और इसका पता लगाना आसान नहीं होता है।
7निरंतर ज़ूम थर्मल इमेजिंग तकनीक को अपनाकर, इमेजिंग स्पष्ट है और पता लगाने की दूरी लंबी है,बड़े दृश्य क्षेत्र लक्ष्य खोज और लक्ष्य विवरणों की लंबी दूरी के अवलोकन के लिए उपयुक्त.
8उच्च परिशुद्धता वाले टर्नटेबल, उच्च वायु प्रतिरोध स्तर, उच्च स्थिति सटीकता, तेज प्रतिक्रिया गति, सुचारू संचालन, चौतरफा अंधा कोण निगरानी प्राप्त करना।
9अंतर्निहित बुद्धिमान तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि मशीन के अंदर इलेक्ट्रॉनिक्स पूरे दिन, पूरे वर्ष ठीक से काम करे।
10पूरी मशीन को एक पेशेवर रूप से डिजाइन किए गए खोल के साथ सुदृढ़ किया गया है, जो सुंदर, हल्के और मजबूत है। यह मजबूत हवाओं, उच्च और निम्न तापमान, संक्षारण,जलरोधक, और अम्लीय वर्षा।
11"मार्चिंग लॉक से लैस, वाहन तेजी से आंदोलन के दौरान लॉक किया जा सकता है; साथ ही यह एक स्थिर और झटके अवशोषित flange माउंट आधार से लैस किया जा सकता है,जो कुशलता से कंपन को कम करता है और उपकरण की स्थिरता की रक्षा करता है.
12,बुद्धिमान ऑटो-लिंकिंग मॉड्यूल, ऑटो-ट्रैकिंग मॉड्यूल, ऑटो-डिटेक्शन मॉड्यूल से सुसज्जित है, और हवा में लक्षित जानकारी पर प्रतिक्रिया प्रदान करने में सक्षम है।
|
पैरामीटर का नाम |
पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ मैकेनिकल मशीन स्कैनिंग, पिच फेज सिंगल पल्स स्कैनिंग, एक्टिव फेजड सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-40° | |
| एंटीना गति | ≤6s |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥5.5 किमी ((आरसीएस):0.01 मीटर2झूठी अलार्म की संभावना 10-4पता लगाने की संभावना 0.8) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशनः≤10m |
| अज़ीमुथ रिज़ॉल्यूशनः<3° | |
| पिच रिज़ॉल्यूशनः≤6° | |
| न्यूनतम पता लगाने योग्य गति: ≤0.5m/s | |
| सटीकता | रेंज सटीकताः ≤5 मीटर |
| अज़ीमुथ सटीकताः ≤0.5° | |
| पिच सटीकताः0.5° | |
| गति सटीकताः≤0.1m/s (ट्रैकिंग मोड) | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | ≤620mm*230mm*330mm |
| वजन | 55 किलो |
| पैरामीटर का नाम | पैरामीटर मान |
| दृश्य प्रकाश का संकल्प | 2MP/4MP/8MP वैकल्पिक |
| दृश्य लेंस फोकल लंबाई | 700 मिमी |
| अवरक्त संकल्प | 384X256/640X512 /1280X1024 वैकल्पिक |
| अवरक्त लेंस फोकल लंबाई | 20-240 मिमी;12x ऑप्टिकल ज़ूम |
| लेजर दूरी माप | तरंग दैर्ध्य 1570nm |
| शक्ति:4 किमी ((0.3 मीटर यूएवी) | |
| ऑपरेटिंग आवृत्ति:1 हर्ट्ज | |
| ऑप्टिकल छवि स्थिरीकरण | वैकल्पिक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope स्थिर छवि बनाए रखने और वाहन चल रहा है जबकि काम करने के लिए |
| टर्नटेबल की स्थिति की सटीकता | ±0.01 |
| टर्नटेबल ट्रैकिंग सटीकता | 1mrad |
| टर्नटेबल कोण सीमा | क्षैतिज 0-360° अनंत स्थिति निरंतर घूर्णन; |
| पिच±90 | |
| टर्नटेबल की गति | क्षैतिज अधिकतम 120°/S |
| शिलिंग अधिकतम 100°/S | |
| पूरी मशीन पर्यावरण के अनुकूल होती है | -40°C-+60°C, कंपन प्रभाव, बैटरी संगतता, नमक स्प्रे मोल्ड, केबिन में IP67/पूरी मशीन के लिए IP66 आदि मानकों को पूरा करता है |
| कुल विद्युत खपत | 500W |
| विद्युत आपूर्ति | DC48V, AC220 ± 20% V चौड़ी इनपुट वाटरप्रूफ स्थिर बिजली आपूर्ति से सुसज्जित |
| बाहरी इंटरफ़ेस | 1 × 10बेस-टी/100बेस टीएक्स, आरजे45 इंटरफेस, पावर सप्लाई इंटरफेस, कंट्रोल सीरियल पोर्ट आदि |
