LT-FSP360 चार पक्षीय चरणबद्ध सरणी+ LT-D6 TARGET इंटेलिजेंट लिंकेज ट्रैकिंग मल्टी स्पेक्ट्रल ऑप्टोइलेक्ट्रॉनिक्स (वैकल्पिक)
उत्पाद का परिचय:
हमारी कंपनी द्वारा निर्मित चार तरफा चरणबद्ध सरणी रडार एईएसए (एक्टिव चरणबद्ध सरणी) प्रणाली को अपनाता है। ऑपरेटिंग आवृत्ति बैंड एक्स-बैंड में है, जिसमें आवृत्ति सीमा 9.0GHz से 10.0GHz तक है।विभिन्न कार्य आवश्यकताओं के अनुसार कई संरचनात्मक परिवर्तनों को डिजाइन किया जा सकता है, और उच्च डेटा दरें कई सरणी प्रकारों के गठन से प्राप्त की जा सकती हैं।
LT-D6 में कम ऊंचाई पर उड़ान भरने वाले लक्ष्यों (यूएवी, रासायनिक गुब्बारे, बायोनिक पक्षी) या समुद्र की सतह पर मानव रहित नौकाओं को निशाना बनाने के लिए लचीलापन और युद्धाभ्यास है।असीमित स्थानों के लक्ष्य को स्थानांतरित करने वाले जहाज. 360 डिग्री पूर्ण क्षेत्र वास्तविक समय स्कैनिंग, लॉक ट्रैकिंग, पता लगाने और चेतावनी. अनकूल्ड अवरक्त थर्मल इमेजर, दृश्य प्रकाश कैमरा के साथ एकीकृत,लेजर रेंजमीटर और बुद्धिमान एल्गोरिथ्म मॉड्यूल, यह मानव रहित निरंतर निगरानी कार्य दिन और रात को प्राप्त कर सकता है। साथ ही, यह अवरक्त थर्मल इमेजिंग नाइट विजन तकनीक को अपनाता है, जिसमें अच्छी छिपाने की क्षमता है,धुंध में प्रवेश करने की क्षमता, और प्रकाश स्रोतों द्वारा सीमित नहीं है। यह कनेक्टेड रडार सिस्टम, रेडियो डिटेक्शन सिस्टम और पूर्ण आवृत्ति जामिंग सिस्टम जैसे ऑन-बोर्ड टर्मिनल उपकरण के लिए सहज रूप से अनुकूलित हो सकता है।
उत्पाद की विशेषताएं:
1सूचना प्राप्त करने की क्षमताः एक साथ कई लक्ष्यों का पता लगाना, लक्ष्य की गति, प्रक्षेपवक्र और स्थानिक स्थिति का वास्तविक समय का पता लगाना।
2मजबूत अव्यवस्था रोधी क्षमताः विभिन्न अव्यवस्था रोधी एल्गोरिदमों का एकीकरण।
3वायुक्षेत्र कवरेज क्षमताः सक्रिय चरणबद्ध सरणी एंटेना पूरे वायुक्षेत्र की कवरेज का एहसास करती है।
4पर्यावरणीय अनुकूलन क्षमताः उपकरण आकार में छोटे, वजन में हल्के, और सभी ठोस-राज्य, उच्च स्थिरता और विश्वसनीयता के साथ हैं।
5उच्च परिभाषा उच्च आवर्धन दृश्य प्रकाश इमेजिंग प्रणाली, लंबी अवलोकन दूरी के साथ।
6, लेजर ऑप्टिकल अक्ष दूरस्थ विद्युत ठीक समायोजन तंत्र मशीन को अलग किए बिना लेजर संरेखण समायोजन को पूरा कर सकता है।
7, निष्क्रिय थर्मल इमेजिंग में अच्छी छिपाने की क्षमता होती है और इसका पता लगाना आसान नहीं होता है।
8निरंतर ज़ूम थर्मल इमेजिंग तकनीक को अपनाकर, इमेजिंग स्पष्ट है और डिटेक्शन दूरी लंबी है।बड़े दृश्य क्षेत्र लक्ष्य खोज और लक्ष्य विवरणों की लंबी दूरी के अवलोकन के लिए उपयुक्त.
9, उच्च परिशुद्धता टर्नटेबल, उच्च हवा प्रतिरोध स्तर, उच्च स्थिति सटीकता, तेजी से प्रतिक्रिया गति, चिकनी संचालन, चारों ओर अंधा कोण निगरानी प्राप्त करना।
10, अंतर्निहित बुद्धिमान तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि मशीन के अंदर इलेक्ट्रॉनिक्स पूरे दिन, पूरे वर्ष ठीक से काम करे।
11, पूरी मशीन एक पेशेवर डिजाइन खोल के साथ सुदृढ़ है, जो सुंदर है, हल्के वजन, और मजबूत है। यह मजबूत हवाओं, उच्च और निम्न तापमान, संक्षारण के लिए प्रतिरोधी हैजलरोधक, और अम्लीय वर्षा।
12, मार्चिंग लॉक से लैस, वाहन तेजी से आंदोलन के दौरान लॉक किया जा सकता है; साथ ही यह एक स्थिर और झटके-अवशोषित flange माउंट आधार से लैस किया जा सकता है,जो कुशलता से कंपन को कम करता है और उपकरण की स्थिरता की रक्षा करता है.
13, बुद्धिमान ऑटो-लिंकिंग मॉड्यूल, ऑटो-ट्रैकिंग मॉड्यूल, ऑटो-डिटेक्शन मॉड्यूल से सुसज्जित है, और हवा में लक्षित जानकारी पर प्रतिक्रिया प्रदान करने में सक्षम है।

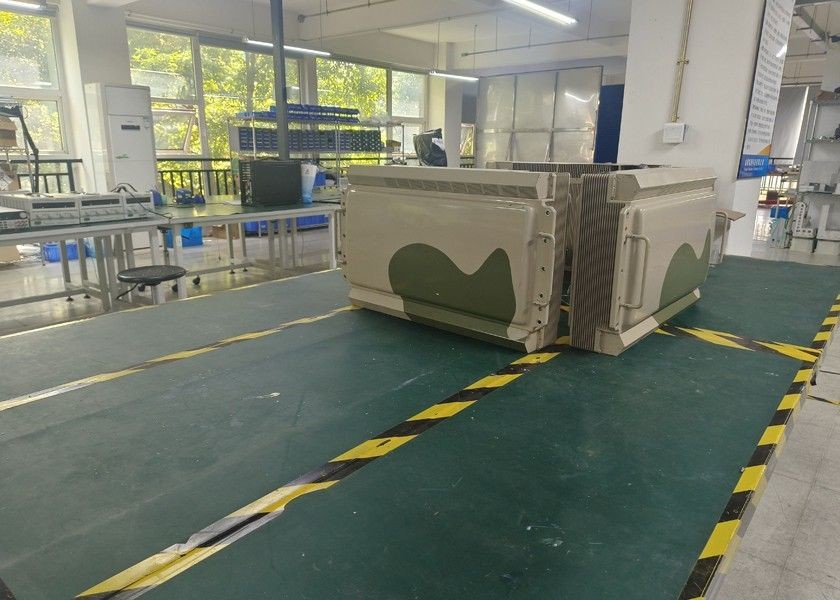

| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | दो आयामी सक्रिय चरणबद्ध सरणी, चार पक्षीय सरणी संरचना |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथ:360° |
| झुकावः-10°-20° | |
| रेंजः0.24 किमी-26 किमी | |
| विद्युत स्कैनिंग अज़ीमुथः±50° | |
| विद्युत स्कैनिंग पिचः ± 15 ° | |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | वाहन के लिए पता लगाने की सीमा ≥25 किमी |
| लोगों तक का पता लगाने का दायरा≥11.5 किमी | |
| यूएवी के लिए पता लगाने की सीमा ≥6 किमी | |
| अंधा क्षेत्र | 240 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ संकल्प:5° (सामान्य) | |
| पिच रिज़ॉल्यूशन:8° (सामान्य) | |
| सटीकता | रेंज सटीकता:5 मीटर |
| अज़ीमुथ सटीकता:0.4° | |
| पिच सटीकताः0.6° | |
| गति सटीकता:1 मीटर | |
| लक्ष्य रेडियल वेग | 0.8m/s-20m/s |
| लक्ष्य का पता लगाने की क्षमता | संसाधित डॉट्स की संख्या≥150 बैच |
| प्रेषण शक्ति | 224w |
| उपकरण का आकार | ≤680mm*400mm*205.6mm |
| वजन | ≤28 किलोग्राम (एकतरफा सरणी) |

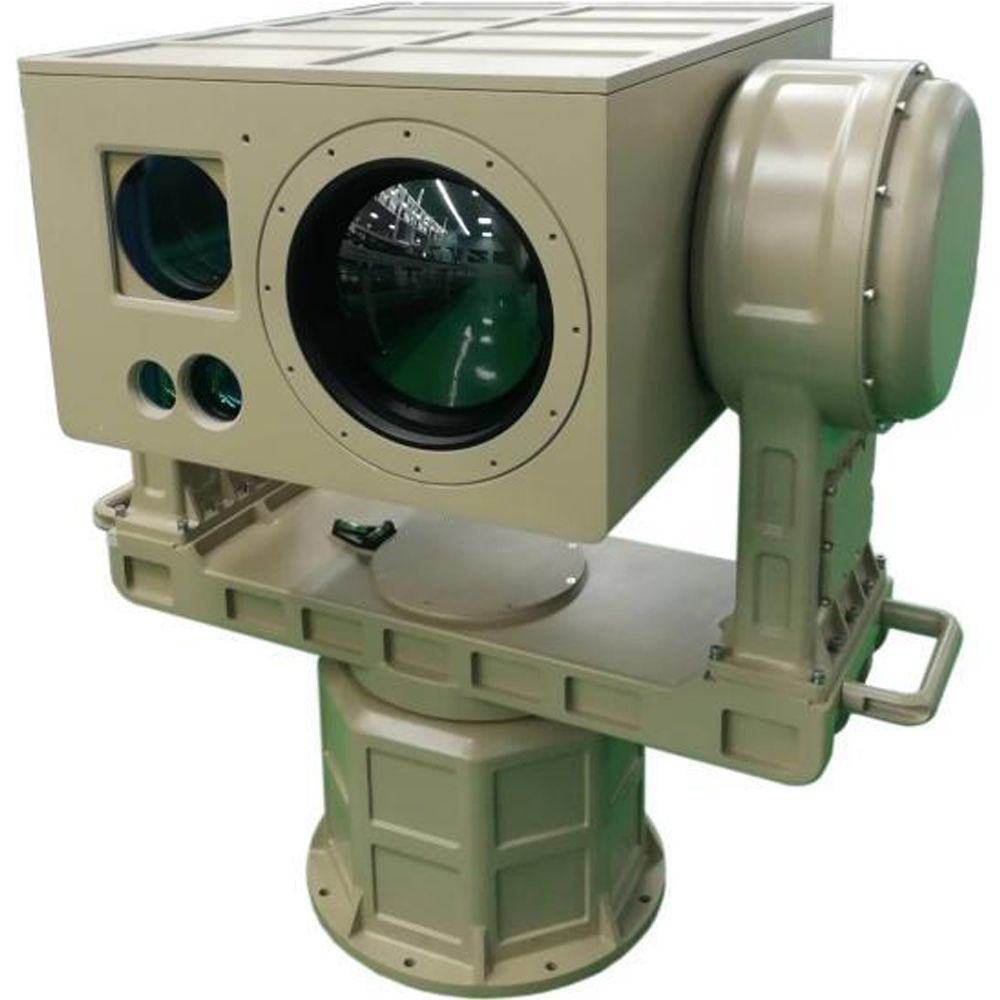

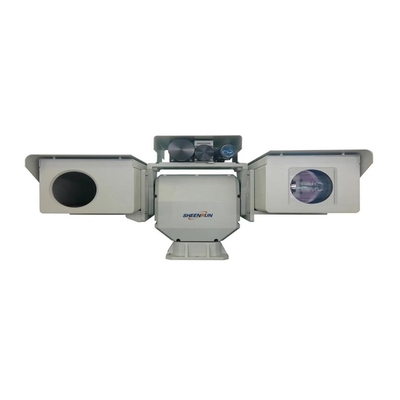

| पैरामीटर का नाम | पैरामीटर मान |
| दृश्य प्रकाश का संकल्प | 2MP/4MP/8MP वैकल्पिक |
| दृश्य लेंस फोकल लंबाई | 800 मिमी या 900 मिमी |
| रेफ्रिजरेशन इन्फ्रारेड रिज़ॉल्यूशन | 640X512 |
| रेफ्रिजरेशन इन्फ्रारेड लेंस फोकल लेंथ | 30-30-630 मिमी; 20 गुना ऑप्टिकल ज़ूम या 35-750 मिमी; 20 गुना ऑप्टिकल ज़ूम |
| लेजर दूरी माप | तरंग दैर्ध्य 1570nm |
| शक्ति:5 किमी ((0.3 मीटर यूएवी) | |
| ऑपरेटिंग आवृत्ति:1 हर्ट्ज | |
| ऑप्टिकल छवि स्थिरीकरण | वैकल्पिक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope स्थिर छवि बनाए रखने और वाहन चल रहा है जबकि काम करने के लिए |
| टर्नटेबल की स्थिति की सटीकता | ±0.01 |
| टर्नटेबल ट्रैकिंग सटीकता | 1mrad |
| टर्नटेबल कोण सीमा | क्षैतिज 0-360° अनंत स्थिति निरंतर घूर्णन; |
| पिच±90 | |
| टर्नटेबल की गति | क्षैतिज अधिकतम 120°/S |
| शिलिंग अधिकतम 100°/S | |
| पूरी मशीन पर्यावरण के अनुकूल होती है | -40°C-+60°C, कंपन प्रभाव, बैटरी संगतता, नमक स्प्रे मोल्ड, केबिन में IP67/पूरी मशीन के लिए IP66 आदि मानकों को पूरा करता है |
| कुल विद्युत खपत | 500W |
| विद्युत आपूर्ति | DC48V, AC220 ± 20% V चौड़ी इनपुट वाटरप्रूफ स्थिर बिजली आपूर्ति से सुसज्जित |
| बाहरी इंटरफ़ेस | 1 × 10बेस-टी/100बेस टीएक्स, आरजे45 इंटरफेस, पावर सप्लाई इंटरफेस, कंट्रोल सीरियल पोर्ट आदि |
| वजन | 85 किलो |
| आकार | 620 मिमी × 420 मिमी × 710 मिमी या 600 मिमी × 600 मिमी × 945 मिमी |
