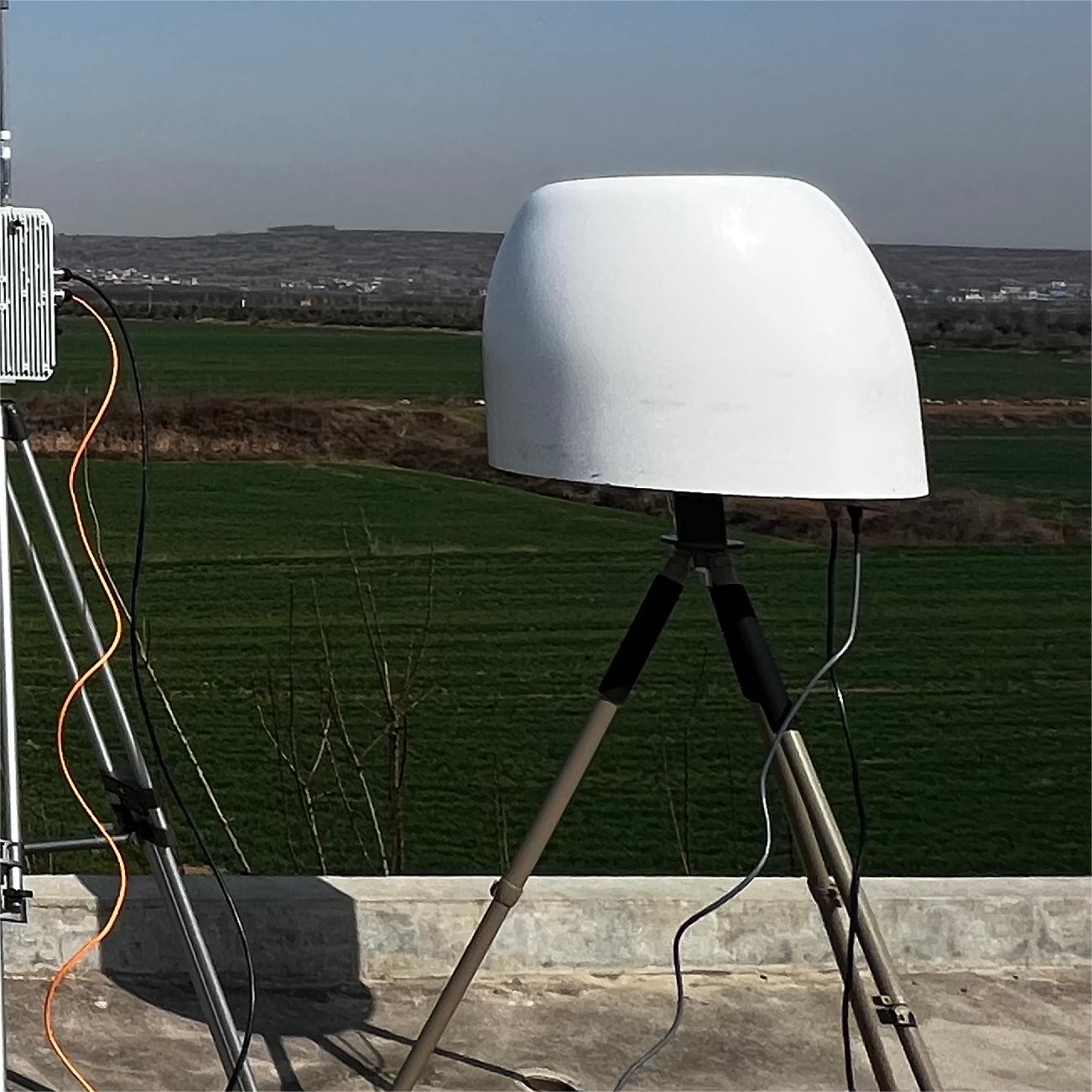

LT-X07 कम ऊंचाई चेतावनी रडार + LT-RFS50 यूएवी पता लगाने और दिशा पता लगाने के उपकरण (वैकल्पिक)
उत्पाद का परिचय:
LT-X07 रडार एक कम ऊंचाई निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है। रडार गतिशील ग्राउंड लक्ष्यों, कम ऊंचाई हेलीकॉप्टरों का पता लगाता है और उनका पता लगाता है,ड्रोन और समुद्री लक्ष्यकम ऊंचाई पर स्थित सुरक्षा रडार प्रणाली जमीन पर भारी अव्यवस्था वाले जटिल वातावरण में लक्ष्य की जानकारी का पता लगा सकती है और निकाल सकती है, जिससे लड़ाकू कर्मियों को सूचना का समर्थन मिलता है।
वर्तमान में, कई यूएवी हस्तक्षेप घटनाएं अक्सर होती हैं, और प्रमुख क्षेत्रों में यूएवी नियंत्रण की समस्या विशेष रूप से प्रमुख है।यह एलटी-आरएफएस50 यूएवी के रिमोट कंट्रोल सिग्नल और इमेज ट्रांसमिशन सिग्नल को लॉक करने के लिए उच्च प्रदर्शन वाले वायरलेस टोही उपकरण का उपयोग करता है।, और यूएवी का पता लगाने, ट्रैकिंग और पोजिशनिंग के साथ-साथ प्रक्षेपवक्र प्रदर्शित करता है, ताकि यह सभी मौसम को प्राप्त कर सके,स्वचालित खोज और पता लगाने के लिए यूएवी के अवैध आक्रमण के लिए कोई अंधा क्षेत्र और लंबी दूरी नहींयह प्रमुख क्षेत्रों की सुरक्षा जरूरतों को पूरा कर सकता है।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, कम, छोटे और धीमे लक्ष्यों के लिए मजबूत पता लगाने की क्षमता।
3, पिच समायोज्य उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
4, पृष्ठभूमि शोर वातावरण में कई लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
5, यह प्रणाली निकट और दूर दोनों स्थानों पर प्रभावी दूरी पर यूएवी का पता लगाती है।
6, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
7, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
8, यूएवी के लिए ब्लैक एंड व्हाइट लिस्ट रिकग्निशन का समर्थन करता है।
9, हस्तक्षेप प्रतिरोध उपकरण या सिस्टम प्लेटफार्मों के साथ कनेक्शन की सुविधा के लिए विस्तार इंटरफेस प्रदान करें।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | पिच 1 डी सक्रिय चरणबद्ध सरणी + अज़िमथल मैकेनिकल स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| पिचः−10°-40° ((इलेक्ट्रिकल स्कैनिंग रेंज का डिजाइन मूल्य ± 60°) | |
| एंटीना गति | 12rpm/15rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| अंधा क्षेत्र | 180 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ रिज़ॉल्यूशन:3° | |
| पिच रिज़ॉल्यूशन:7° | |
| सटीकता | रेंज सटीकता≤5 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.5° | |
| गति सटीकता≤0.4m/s | |
| लक्ष्य रेडियल वेग | 1m/s-80m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | 700 मिमी* 385 मिमी* 160 मिमी |
| वजन | ≤30kg+22kg ((रडार फ्रंट-एंड उपकरण + सर्वो टर्नटेबल) |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 200MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 5-10 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° |
| मल्टी-स्टेशन पोजिशनिंग सटीकता ≤ 5% | |
| पता लगाने की सफलता दर | ≥:98% |
| पता लगाने का प्रतिक्रिया समय | ≤:3s |
| आकार | 450 मिमी*400 मिमी |
| वजन | ≤10kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड का समर्थन करता है |
