LT-Ku07A कम ऊंचाई चेतावनी रडार+ LT-RFS50 यूएवी डिटेक्शन और दिशा पता लगाने का उपकरण (वैकल्पिक)
उत्पाद का परिचय:

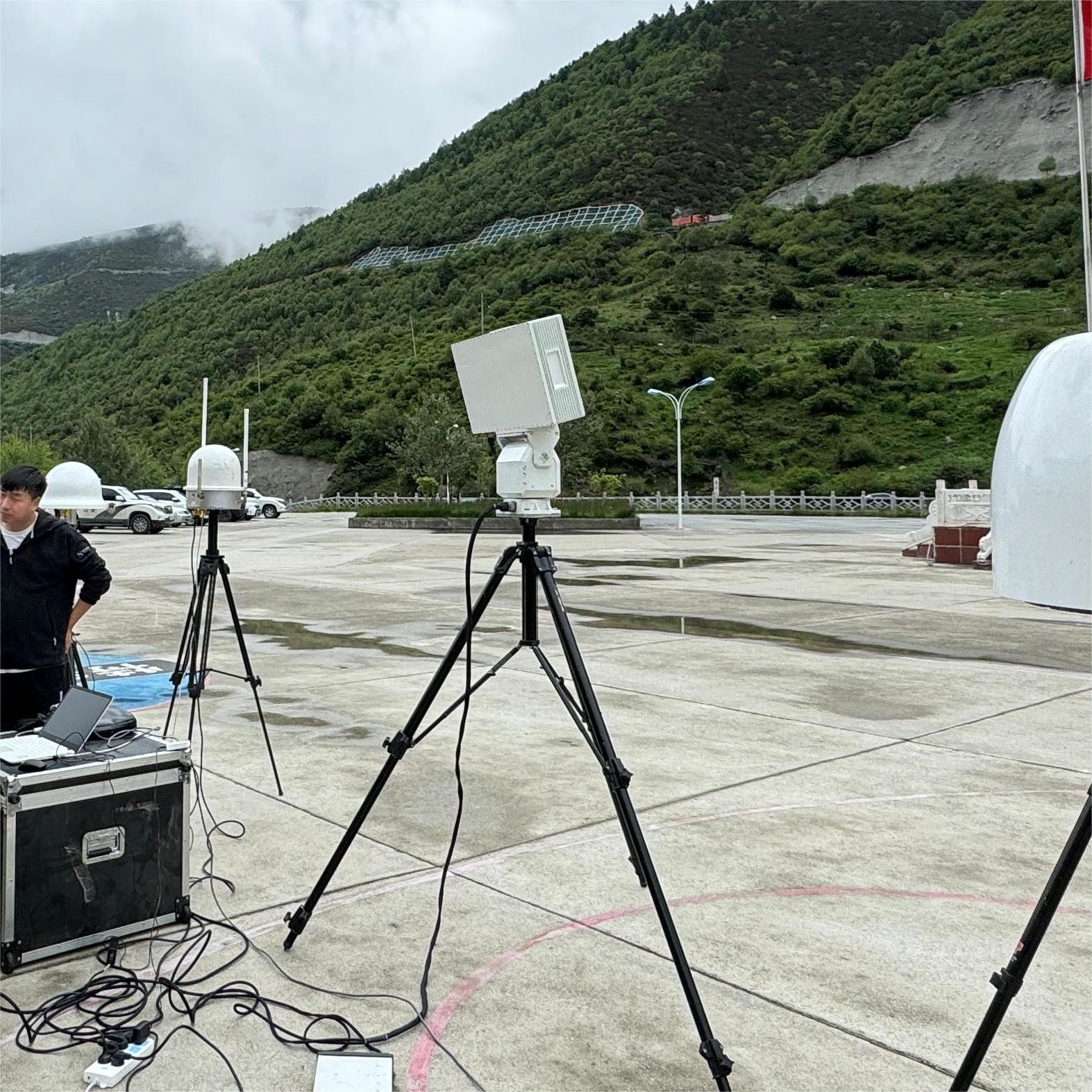

LT-Ku7A एक-आयामी त्रि-समन्वय चरणबद्ध रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है, जो Ku बैंड में संचालित होता है।यह रडार एईएसए (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैऊंचाई के आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, मैकेनिकल स्कैनिंग का उपयोग 360 ° अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.
यूएवी दिशा पता लगाने और स्थिति निर्धारित करने के लिए एक एकीकृत प्रणाली है जो यूएवी का पता लगाने और चेतावनी देने, लक्ष्य पहचानने, दिशा पता लगाने, स्थिति निर्धारित करने, हस्तक्षेप निपटान के लिए है।और नियंत्रणइसे ऑनबोर्ड घटकों, फिक्स्ड इंस्टॉलेशन घटकों और अस्थायी तैनाती घटकों से लैस किया जा सकता है, जिससे यह लचीला और बहु-दृश्य अनुप्रयोगों के लिए उपयुक्त है।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, एक पिच समायोजन उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3, पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
4, यह प्रणाली निकट और दूर दोनों स्थानों पर प्रभावी दूरी पर यूएवी का पता लगाती है।
5, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
6, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
7, यूएवी के लिए ब्लैक एंड व्हाइट लिस्ट रिकग्निशन का समर्थन करता है।
8, हस्तक्षेप प्रतिरोध उपकरण या सिस्टम प्लेटफार्मों के साथ कनेक्शन की सुविधा के लिए विस्तार इंटरफेस प्रदान करें।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ मैकेनिकल मशीन स्कैनिंग, पिच फेज सिंगल पल्स स्कैनिंग, एक्टिव फेजड सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-40° | |
| एंटीना गति | ≤6s |
पता लगाने की सीमा (पीडी=0.8,Pfa=10-6) | ≥5.5 किमी ((आरसीएस):0.01 मीटर2झूठी अलार्म की संभावना 10-4पता लगाने की संभावना 0.8) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशनः≤10m |
| अज़ीमुथ रिज़ॉल्यूशनः<3° | |
| पिच रिज़ॉल्यूशनः≤6° | |
| न्यूनतम पता लगाने योग्य गति: ≤0.5m/s | |
| सटीकता | रेंज सटीकताः ≤5 मीटर |
| अज़ीमुथ सटीकताः ≤0.5° | |
| पिच सटीकताः0.5° | |
| गति सटीकताः≤0.1m/s (ट्रैकिंग मोड) | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | ≤620mm*230mm*330mm |
| वजन | 55 किलो |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 200MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 5-10 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 60 से अधिक यूएवी का एक साथ पता लगाना |
| सटीकता | दिशा का पता लगाने की सटीकता≤3° |
| मल्टी-स्टेशन पोजिशनिंग सटीकता ≤ 5% | |
| पता लगाने की सफलता दर | ≥:98% |
| पता लगाने का प्रतिक्रिया समय | ≤:3s |
| आकार | 450 मिमी*400 मिमी |
| वजन | ≤10kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड का समर्थन करता है |
