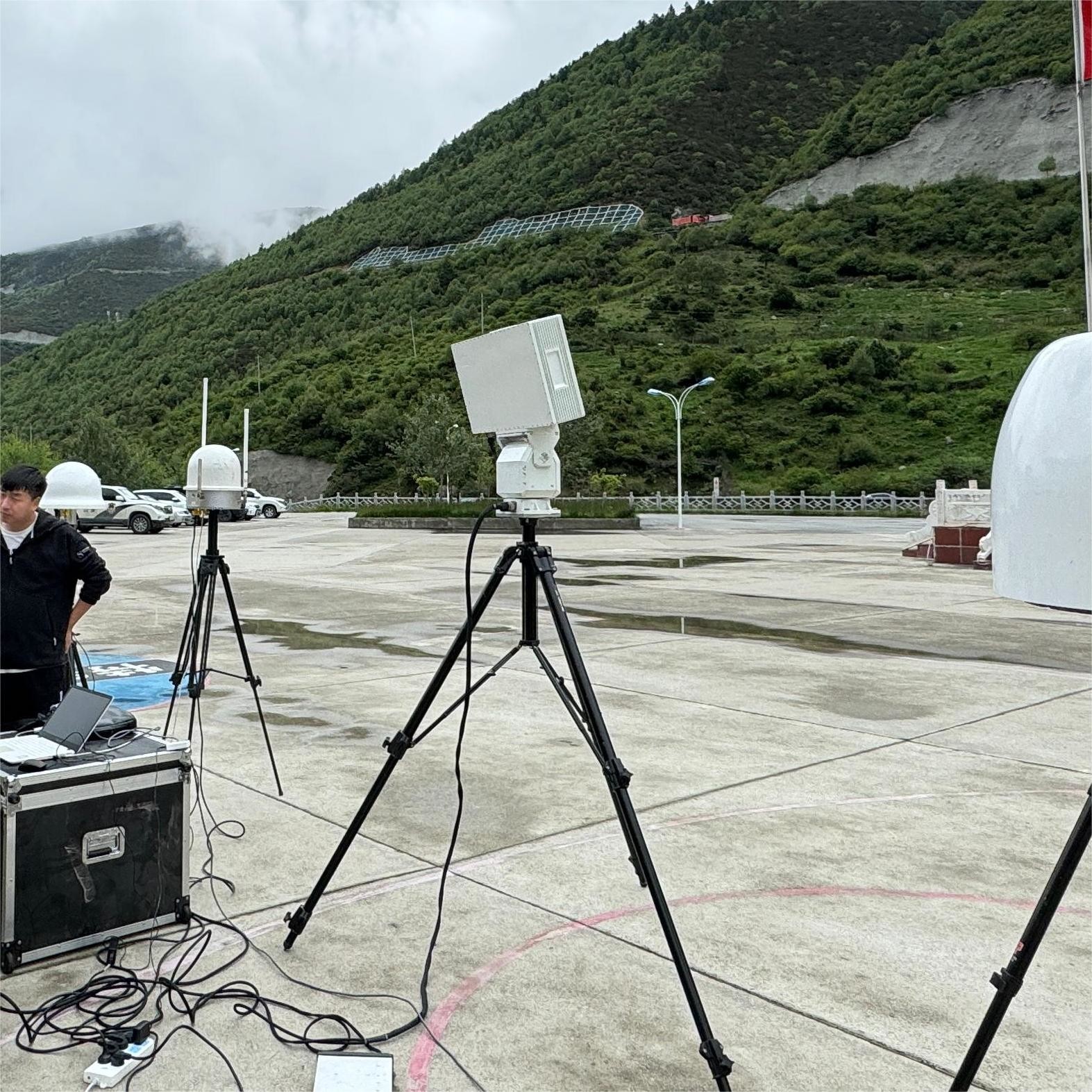

LT-X07 निम्न ऊंचाई चेतावनी रडार+ LT-RFS30+ यूएवी डिटेक्शन और पोजिशनिंग उपकरण (वैकल्पिक)
उत्पाद का परिचय:
LT-X07 रडार एक कम ऊंचाई निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है। रडार गतिशील ग्राउंड लक्ष्यों, कम ऊंचाई हेलीकॉप्टरों का पता लगाता है और उनका पता लगाता है,ड्रोन और समुद्री लक्ष्यकम ऊंचाई पर स्थित सुरक्षा रडार प्रणाली जमीन पर भारी अव्यवस्था वाले जटिल वातावरण में लक्ष्य की जानकारी का पता लगा सकती है और निकाल सकती है, जिससे लड़ाकू कर्मियों को सूचना का समर्थन मिलता है।
यूएवी पहचान और पोजिशनिंग उपकरण का उपयोग मुख्य रूप से सभी प्रकार के यूएवी रिमोट कंट्रोल और इमेज ट्रांसमिशन रेडियो सिग्नल का पता लगाने और पहचानने और दिशा और स्थिति को मापने के लिए किया जाता है।यह यूएवी के प्रक्षेपवक्र का पता लगाने और चिह्नित करने में सक्षम है।, ऑपरेटर को संरक्षित क्षेत्र में यूएवी की स्थिति की निगरानी करने में सुविधा प्रदान करता है, और साथ ही साथ टोही और प्रारंभिक चेतावनी, सटीक पहचान की क्षमता है,काले और सफेद सूचियाँ, यूएवी सटीक नियंत्रण प्रौद्योगिकी कार्यक्रम में दोस्त या दुश्मन के बीच पहचान, और प्रारंभिक चेतावनी और अलार्म।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, कम, छोटे और धीमे लक्ष्यों के लिए मजबूत पता लगाने की क्षमता।
3, पिच समायोज्य उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
4, पृष्ठभूमि शोर वातावरण में कई लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
5, प्रणाली ने पाया कि यूएवी के पास 5,000 मीटर की निगरानी दूरी के साथ निकट और दूर दोनों की प्रभावी सीमा थी।
6, दिशा का पता लगाने की सटीकता≤3°।
7, विभिन्न प्रकार के अनुप्रयोग वातावरणों के अनुरूप यूएवी और ऑपरेटर ट्रैकिंग क्षमताओं के साथ।
8, स्टैंडअलोन और नेटवर्क (क्रॉसिंग पोजिशनिंग) ऑपरेशन मोड दोनों का समर्थन करता है, जो उत्कृष्ट स्केलेबिलिटी प्रदान करता है।
9, ड्रोन की काली और सफेद सूची पहचान का समर्थन करता है, सटीक हमलों के लिए दोस्त और दुश्मन के बीच अंतर करता है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | पिच 1 डी सक्रिय चरणबद्ध सरणी + अज़िमथल मैकेनिकल स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| पिचः−10°-40° ((इलेक्ट्रिकल स्कैनिंग रेंज का डिजाइन मूल्य ± 60°) | |
| एंटीना गति | 12rpm/15rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| अंधा क्षेत्र | 180 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ रिज़ॉल्यूशन:3° | |
| पिच रिज़ॉल्यूशन:7° | |
| सटीकता | रेंज सटीकता≤5 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.5° | |
| गति सटीकता≤0.4m/s | |
| लक्ष्य रेडियल वेग | 1m/s-80m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | 700 मिमी* 385 मिमी* 160 मिमी |
| वजन | ≤30kg+22kg ((रडार फ्रंट-एंड उपकरण + सर्वो टर्नटेबल) |
| पैरामीटर का नाम | पैरामीटर मान |
| पता लगाने की आवृत्ति सीमा | 30MHz-6000MHz |
| फोकस बैंडः 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| पता लगाने की विधि | निष्क्रिय रेडियो ऑटो डिटेक्शन, निष्क्रिय संकेत प्राप्ति |
| पता लगाने की दूरी | 3 किमी ((रेंज मॉडल के अनुसार भिन्न होती है, यूएवी ट्रांसमिट पावर >0.1W) |
| पता लगाने की सीमा | सभी दिशाओं का पता लगाना |
| लक्ष्य का पता लगाने की संख्या | 20 से अधिक यूएवी का एक साथ पता लगाना |
| 6 से अधिक यूएवी की एक साथ स्थिति | |
| सटीकता | दिशा का पता लगाने की सटीकता≤1.5° |
| पोजिशनिंग सटीकता≤10m | |
| पता लगाने की सफलता दर | ≥98% |
| पता लगाने का प्रतिक्रिया समय | ≤3s |
| आकार | 215 मिमी*280 मिमी |
| वजन | ≤3kg |
| प्रवेश सुरक्षा | IP67 |
| प्रयोग | उपयोग के लिए 4 या अधिक उपकरण नेटवर्क से जुड़े हैं |
