LT-X07 निम्न ऊंचाई चेतावनी रडार+LT-UJ830D दिशात्मक यूएवी जैमर(वैकल्पिक)
उत्पाद का परिचय:

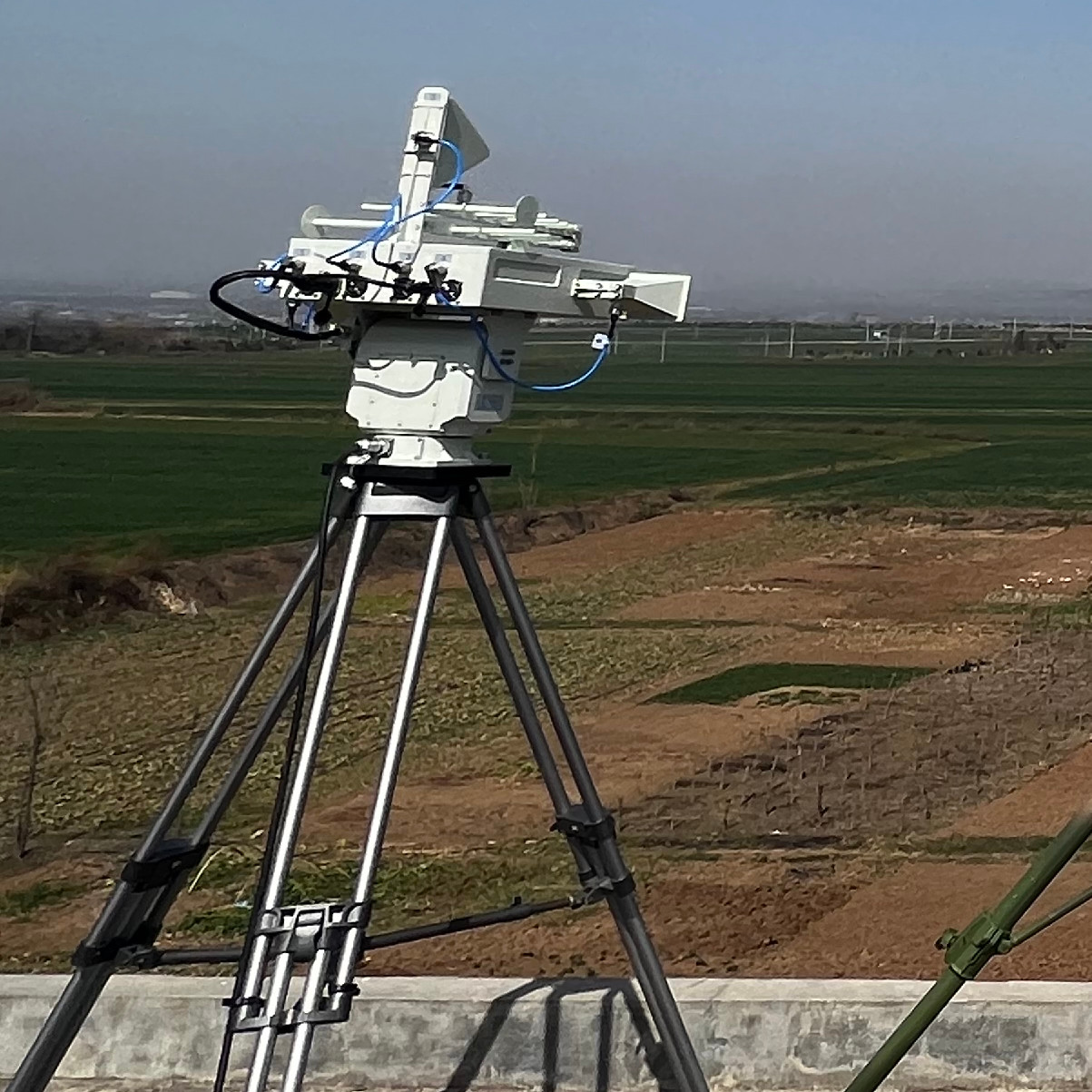

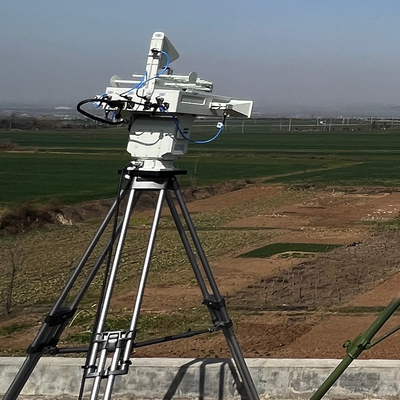

LT-X07 रडार एक कम ऊंचाई निगरानी और टोही उपकरण है जो एक्स-बैंड में संचालित होता है। रडार गतिशील जमीन के लक्ष्यों, कम ऊंचाई वाले हेलीकॉप्टरों,ड्रोन और समुद्री लक्ष्यकम ऊंचाई वाली सुरक्षा रडार प्रणाली जमीन पर भारी गड़बड़ी वाले जटिल वातावरण में लक्ष्य की जानकारी का पता लगा सकती है और निकाल सकती है, जिससे लड़ाकू कर्मियों को सूचना सहायता मिलती है।
ड्रोन जैमर में मुख्य रूप से दो आयामी टर्नटेबल, एंटीना सिस्टम, सर्वो कंट्रोल सिस्टम, पोर्टेबल पावर सप्लाई, ट्राइपॉड, ऊपरी कंप्यूटर सॉफ्टवेयर आदि होते हैं।इसका प्रसारण आवृत्ति बैंड लगभग बाजार पर वर्तमान यूएवी संचार आवृत्ति बैंड को कवर करता है।, और प्रभावी रूप से एंटीना की सीमा के भीतर लक्ष्यों को जाम कर सकता है।जो यूएवी निगरानी रडार नेटवर्क से जुड़े होने पर स्वचालित रूप से ट्रैक और जाम कर सकता है.
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, कम, छोटे और धीमे लक्ष्यों के लिए मजबूत पता लगाने की क्षमता।
3, पिच समायोज्य उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों में लागू होता है।
4, पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
5, टर्नटेबल का बाहरी खोल उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से बना है, जो मजबूत और सुंदर है।
6, पिच ट्रांसमिशन सेक्शन में वर्म गियर ट्रांसमिशन का उपयोग किया जाता है जो बिजली की विफलता की स्थिति में स्व-लॉकिंग होता है।
7, आंतरिक औद्योगिक ग्रेड (सैन्य ग्रेड वैकल्पिक) एम्बेडेड बुद्धिमान नियंत्रण प्रणाली टर्नटेबल के स्थिर नियंत्रण को महसूस कर सकती है।
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | पिच 1 डी सक्रिय चरणबद्ध सरणी + अज़िमथल मैकेनिकल स्कैनिंग |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| पिचः−10°-40° ((इलेक्ट्रिकल स्कैनिंग रेंज का डिजाइन मूल्य ± 60°) | |
| एंटीना गति | 12rpm/15rpm |
| पता लगाने की सीमा ((Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| अंधा क्षेत्र | 180 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशन:10m |
| अज़ीमुथ रिज़ॉल्यूशन:3° | |
| पिच रिज़ॉल्यूशन:7° | |
| सटीकता | रेंज सटीकता≤5 मीटर |
| अज़ीमुथ सटीकता≤0.5° | |
| पिच सटीकता≤0.5° | |
| गति सटीकता≤0.4m/s | |
| लक्ष्य रेडियल वेग | 1m/s-80m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | 700 मिमी* 385 मिमी* 160 मिमी |
| वजन | ≤30kg+22kg ((रडार फ्रंट-एंड उपकरण + सर्वो टर्नटेबल) |
| पैरामीटर का नाम | पैरामीटर मान |
| काउंटर मोड | रेडियो व्यवधान निवारण |
| प्रति-लक्ष्य | यूएवी इमेज ट्रांसमिशन, उड़ान नियंत्रण लिंक, नेविगेशन सिग्नल |
| काउंटर फ्रीक्वेंसी बैंड | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((वैकल्पिक) | |
| काउंटर प्रकार | पीटीजेड के साथ दिशात्मक एंटीना |
| काउंटर रेंज | क्षैतिज 360 °, पिच ± 60 ° |
| काउंटर दूरी | 3-5 किमी ((काउंटर रेंज मॉडल के अनुसार भिन्न होती है) |
| काउंटर समतुल्य समय | 3s |
| आकार | 50 मिमी*450 मिमी*750 मिमी |
| वजन | ≤ 60 किलोग्राम |
| बिजली की खपत | हस्तक्षेप चालू:970W |
| प्रवेश सुरक्षा | IP67 |
