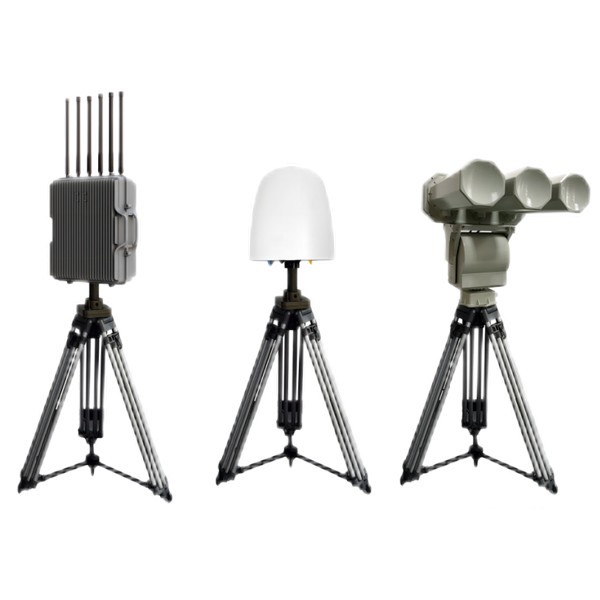

LT-Ku07A कम ऊंचाई चेतावनी रडार+ LT-UJ830Q ऑल-डायरेक्शनल यूएवी जैमर (वैकल्पिक)
उत्पाद का परिचय:
LT-Ku7A एक-आयामी त्रि-समन्वय चरणबद्ध रडार एक कम ऊंचाई पर निगरानी और टोही उपकरण है, जो Ku बैंड में संचालित होता है।यह रडार एईएसए (सक्रिय चरणबद्ध सरणी) प्रणाली को अपनाता हैऊंचाई के आयाम में, चरण स्कैनिंग का उपयोग स्कैनिंग के लिए किया जाता है, जबकि अज़ीमुथ आयाम में, मैकेनिकल स्कैनिंग का उपयोग 360 ° अज़ीमुथ कवरेज प्राप्त करने के लिए स्कैनिंग के लिए किया जाता है।पूरी मशीन उपकरण विश्वसनीयता सुनिश्चित करने के लिए एक मॉड्यूलर और ठोस राज्य डिजाइन को अपनाता है.
सर्वदिश बहु-बैंड जामिंग एंटेना प्रणाली कई बेलनाकार सर्पिल एंटेना को अपनाती है,और इसका प्रसारण आवृत्ति बैंड लगभग बाजार में यूएवी के संचार आवृत्ति बैंड को कवर कर सकता है।, जिसमें 3 फ्लैट पैनल एंटीना और 1 पीसीबी एंटीना शामिल है। यह एंटीना के ऑपरेटिंग रेंज के भीतर प्रभावी ढंग से लक्ष्यों को जाम कर सकता है,और जामिंग रेंज यूएवी की विरोधी जामिंग क्षमता से निर्धारित होती हैयह जैमर एक सर्वदिशात्मक जैमिंग प्रणाली को अपनाता है, जो महत्वपूर्ण क्षेत्रों की हवाई क्षेत्र सुरक्षा को प्रभावी ढंग से बनाए रख सकता है।
उत्पाद की विशेषताएं:
1पर्यावरणीय अव्यवस्था के प्रति मजबूत प्रतिरोध।
2, एक पिच समायोजन उपकरण के साथ, विभिन्न भौगोलिक परिस्थितियों के लिए लागू एंटीना के कोण को समायोजित कर सकते हैं।
3, पृष्ठभूमि शोर वातावरण में बहु-लक्ष्यों को ट्रैक करने और पहचानने की तकनीकी कठिनाइयों को हल करता है।
4, जेमर सर्वदिशात्मक जेमिंग प्रणाली को अपनाता है।
5, पिच ट्रांसमिशन सेक्शन में वर्म गियर ट्रांसमिशन का उपयोग किया जाता है जो बिजली की विफलता की स्थिति में स्व-लॉकिंग होता है।
6, आंतरिक औद्योगिक ग्रेड (सैन्य ग्रेड वैकल्पिक) एम्बेडेड बुद्धिमान नियंत्रण प्रणाली turntabl के स्थिर नियंत्रण का एहसास कर सकते हैं
| पैरामीटर का नाम | पैरामीटर मान |
| रडार प्रणाली | अज़ीमुथ मैकेनिकल मशीन स्कैनिंग, पिच फेज सिंगल पल्स स्कैनिंग, एक्टिव फेजड सरणी |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | कु बैंड |
| स्कैनिंग रेंज | अज़ीमुथः0°-360° |
| झुकावः0°-40° | |
| एंटीना गति | ≤6s |
|
पता लगाने की सीमा (पीडी=0.8,Pfa=10-6) |
≥5.5 किमी ((आरसीएस):0.01 मीटर2झूठी अलार्म की संभावना 10-4पता लगाने की संभावना 0.8) |
| अंधा क्षेत्र | ≤200 मीटर |
| संकल्प | रेंज रिज़ॉल्यूशनः≤10m |
| अज़ीमुथ रिज़ॉल्यूशनः<3° | |
| पिच रिज़ॉल्यूशनः≤6° | |
| न्यूनतम पता लगाने योग्य गति: ≤0.5m/s | |
| सटीकता | रेंज सटीकताः ≤5 मीटर |
| अज़ीमुथ सटीकताः ≤0.5° | |
| पिच सटीकताः0.5° | |
| गति सटीकताः≤0.1m/s (ट्रैकिंग मोड) | |
| लक्ष्य रेडियल वेग | 0.8m/s-40m/s |
| लक्ष्य का पता लगाने की क्षमता | ≥200 बैच |
| प्रेषण शक्ति | 160W |
| फ्रंट-एंड उपकरण का आकार | ≤620mm*230mm*330mm |
| वजन | 55 किलो |
| पैरामीटर का नाम | पैरामीटर मान |
| काउंटर मोड | रेडियो व्यवधान निवारण |
| प्रति-लक्ष्य | यूएवी इमेज ट्रांसमिशन, उड़ान नियंत्रण लिंक, नेविगेशन सिग्नल |
| काउंटर फ्रीक्वेंसी बैंड | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((वैकल्पिक) | |
| काउंटर प्रकार | सर्वदिशात्मक एंटीना |
| काउंटर रेंज | पूर्ण 360° हवाई क्षेत्र |
| काउंटर दूरी | 1.5-2 किमी ((काउंटर रेंज मॉडल के अनुसार भिन्न होती है) |
| काउंटर समतुल्य समय | 3s |
| आकार | 550 मिमी*500 मिमी*300 मिमी |
| वजन | ≤ 55 किलोग्राम |
| बिजली की खपत | हस्तक्षेप चालू:960W |
| प्रवेश सुरक्षा | IP67 |
