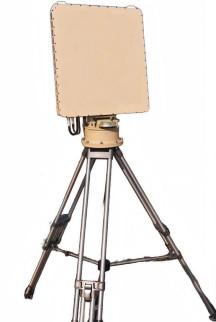

LT-X10 निम्न ऊंचाई चेतावनी रडार
उत्पाद का परिचय:
LT-X10 कम ऊंचाई निगरानी रडार एज़िम्यूट यांत्रिक स्कैनिंग और ऊंचाई डिजिटल बहु-बीमफॉर्मिंग प्रणाली को अपनाता है,जो पूरे दिन और किसी भी मौसम में क्षेत्र में चल रहे लक्ष्यों का लगातार पता लगा और ट्रैक कर सकता है।.
इसमें झूठे अलार्म का पता लगाने की कम दर, उच्च संवेदनशीलता और उच्च सटीकता के फायदे हैं। निम्न ऊंचाई पर निगरानी रडार प्रणाली जटिल में लक्ष्य जानकारी का पता लगा सकती है और निकाल सकती है,अव्यवस्थित वातावरण, युद्ध सेनानियों को सूचना सहायता प्रदान करता है।
मुख्य अनुप्रयोग परिदृश्य सीमा निगरानी, समुद्री निगरानी और युद्धक्षेत्र टोही हैं।
उत्पाद की विशेषताएं:
1, फैंटम ड्रोन के लिए पता लगाने की त्रिज्या ≥ 5 किमी है, कर्मियों के लिए पता लगाने की त्रिज्या ≥ 8 किमी है, वाहनों और जहाजों के लिए पता लगाने की त्रिज्या > 10 किमी है, एजिमुथ कवरेज रेंज 360 डिग्री है,और ऊंचाई कवरेज रेंज 45° है. पता लगाने की कार्यक्षमता जलवायु और प्रकाश व्यवस्था से प्रभावित नहीं होती है;
2, लक्ष्य सीमा अलार्म, अलार्म लॉग रिकॉर्डिंग और प्लेबैक प्राप्त करने के लिए एक परिरक्षण क्षेत्र और एक चेतावनी क्षेत्र स्थापित करना संभव है;
3, रडार फोटोइलेक्ट्रिक लिंक का समर्थन, वीडियो में लक्ष्यों को ट्रैक, कैप्चर और रिकॉर्ड करने के लिए हाई डेफिनिशन कैमरों का मार्गदर्शन;
4, अच्छी संगतता और स्केलेबिलिटी, अन्य प्लेटफार्मों के साथ एकीकृत करने में आसान, मल्टी-डिवाइस नेटवर्किंग का समर्थन करता है।
5, यह दृष्टि क्षेत्र के भीतर 200 से अधिक चलती लक्ष्यों को ट्रैक कर सकता है, लक्ष्य दूरी, गति, अभिविन्यास, ऊंचाई, प्रकार आदि जैसी वास्तविक समय की जानकारी आउटपुट कर सकता है,और संदिग्ध लक्ष्य की स्थिति और चेतावनी कार्यों को प्राप्त.
| पैरामीटर का नाम | पैरामीटर मान |
| ऑपरेटिंग फ्रीक्वेंसी बैंड | एक्स बैंड, 9.8-10G |
| ऑपरेटिंग सिस्टम | अज़ीमुथ यांत्रिक स्कैनिंग, ऊंचाई डिजिटल बीमफॉर्मिंग (DBF) प्रणाली |
| आवृत्ति कूदना | 4 |
| पता लगाने की सीमाउच्चरण कवरेज सीमा (उच्चता दृश्य क्षेत्र) |
-5 ¢40 |
| दिशात्मक कवरेज रेंज (क्षैतिज दृश्य क्षेत्र) |
360° |
| पता लगाने की ऊंचाई | ≥ 1000 मीटर |
| पता लगाने की दूरी | ≥ 5 किमी (डीजेआई फैंटम 4 ड्रोन), ≥ 8 किमी (कर्मचारी), ≥ 10 किमी (वाहन) |
| कोण माप की सटीकता | अज़ीमुथः ≤ 0.4° (RMS), पिचः ≤ 0.4° (RMS) रेंज सटीकताः ≤ 5m (RMS) |
| अंधा क्षेत्र | ≤ 50 मीटर |
| एंटीना गति | एंटेना गति 30 rpm (180 °/s), 60 rpm (360 °/s) तक अपग्रेड करने योग्य |
| लक्ष्य बैचों का एक साथ अनुगमन | ≥ 200 बैच |
| रेडियल वेग का पता लगाने की सीमा | 1-150 मीटर/सेकंड |
| बिजली की खपत | ≤ 220W |
| वोल्टेज | 220V AC/30-52V (मानक वोल्टेज 48V) |
| संचार इंटरफ़ेस | गीगाबिट ईथरनेट |
| पर्यावरण के अनुकूल | ऑपरेटिंग तापमान -40-+55 °C, सुरक्षा स्तर IP65 (IP67 होस्ट सुरक्षा) |
| वजन | ≤30 किलोग्राम |
| मेजबान का आकार (सर्वो के बिना) | 595*500*85 मिमी |
| संकल्प | 4° (क्षैतिज) 7° (पिच) |
| प्रेषण शक्ति | ≤ 20W |
